仕 様 (English here
型式 片軸 PF243P-A PF244P-A PF245P-A
両軸 PF243P-B PF244P-B PF245P-B
励磁最大静止トルク 0.233N・m 0.341N・m 0.43N・m
ロータ慣性モーメント 33gcm2 56gcm2 72gcm2
基本ステップ角 1.8°
巻線タイプ ユニポーラ
定格電流 0.8A/相 1.2A/相 1.2A/相
定格電圧 5.1V 4.0V 4.6V
巻線抵抗 6.4Ω 3.3Ω 3.8Ω
インダクタンス 4.9mH 3.6mH 3.8mH
絶縁耐圧 常温常湿において、モータコイル・ケース間に50Hz、500Vを1分間印加しても異常を認めない
絶縁階級 B種相当
絶縁抵抗 常温常湿において、モータコイル・ケース間をDC500Vメガーで測定した値が100MΩ以上
使用周囲温度 0℃〜+40℃
質量 0.23kg 0.29kg 0.36kg
モータ型式をクリックすると各外形図にジャンプします。
型式 片軸 PF264P-A PF265P-A PF268P-A
両軸 PF264P-B PF265P-B PF268P-B
励磁最大静止トルク 0.678N・m 1.106N・m 1.876N・m
ロータ慣性モーメント 145gcm2 245gcm2 470gcm2
基本ステップ角 1.8°
巻線タイプ ユニポーラ
定格電流 2.0A/相 2.0A/相 2.0A/相
定格電圧 2.6V 3.4V 5.0V
巻線抵抗 1.3Ω 1.7Ω 2.5Ω
インダクタンス 2.0mH 3.0mH 4.9mH
絶縁耐圧 常温常湿において、モータコイル・ケース間に50Hz、500Vを1分間印加しても異常を認めない
絶縁階級 B種相当
絶縁抵抗 常温常湿において、モータコイル・ケース間をDC500Vメガーで測定した値が100MΩ以上
使用周囲温度 0℃〜+40℃
質量 0.51kg 0.71kg 1.11kg
モータ型式をクリックすると各外形図にジャンプします。

従来のPFシリーズモータの情報はこちら
(PF243-A,B PF244-A、B PF244H-A,B PF264-A,B PF265-A,B PF268-A,B)

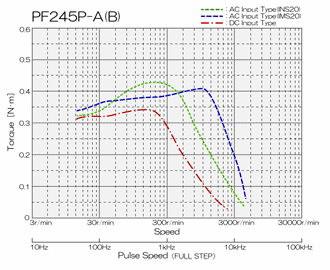

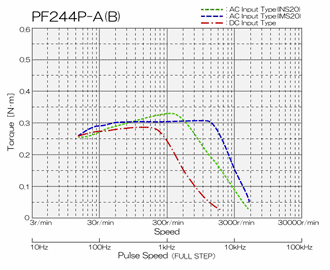

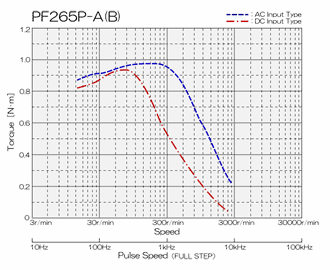

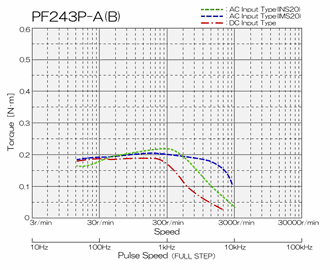

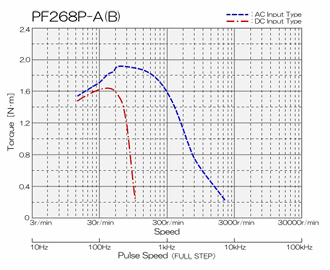

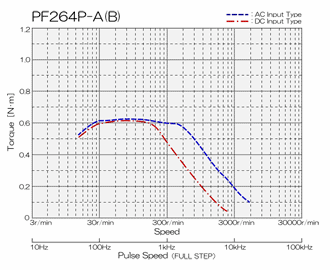

トルク特性図(各特性図をクリックすると拡大表示します)
