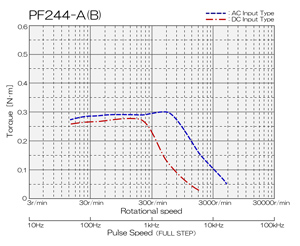

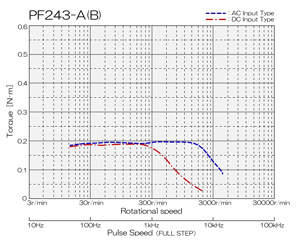

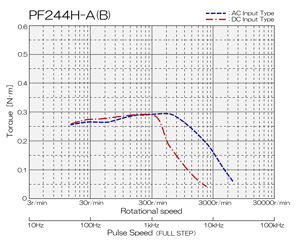

型式 | 片軸 | PF243-A | PF244-A | PF244H-A | ||
両軸 | PF243-B | PF244-B | PF244H-B | |||
励磁最大静止トルク | 2.43kgf・cm 0.238N・m |
3.48kgf・cm 0.341N・m |
3.19kgf・cm 0.313N・m |
|||
ロータ慣性モーメント | 33gcm2 33×10-7kg・m2 |
56gcm2 56×10-7kg・m2 |
56gcm2 56×10-7kg・m2 |
|||
基本ステップ角 | 1.8° | |||||
定格電流 | 1.0A/相 | 1.2A/相 | 1.6A/相 | |||
絶縁耐圧 | 常温常湿において、モータコイル・ケース間に50Hz、1.0kVを1分間印加しても異常を認めない | |||||
絶縁階級 | B種相当 | |||||
絶縁抵抗 | 常温常湿において、モータコイル・ケース間をDC500Vメガーで測定した値が100MΩ以上 | |||||
使用周囲温度 | 0℃〜+50℃ | |||||
質量 | 0.23kg | 0.29kg | 0.29kg |

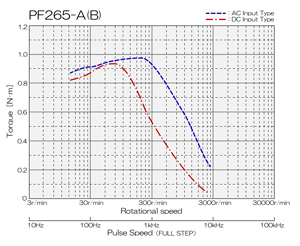

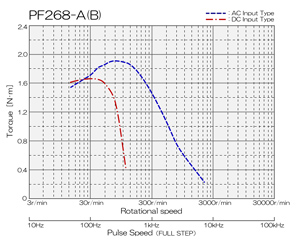

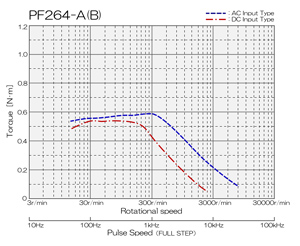

型式 | 片軸 | PF264-A | PF265-A | PF268-A | ||
両軸 | PF264-B | PF265-B | PF268-B | |||
励磁最大静止トルク | 6.92kgf・cm 0.678N・m |
11.3kgf・cm 1.106N・m |
19.1kgf・cm 1.876N・m |
|||
ロータ慣性モーメント | 145gcm2 145×10-7kg・m2 |
245gcm2 245×10-7kg・m2 |
470gcm2 470×10-7kg・m2 |
|||
基本ステップ角 | 1.8° | |||||
定格電流 | 2.0A/相 | 2.0A/相 | 2.0A/相 | |||
絶縁耐圧 | 常温常湿において、モータコイル・ケース間に50Hz、1.0kVを1分間印加しても異常を認めない | |||||
絶縁階級 | B種相当 | |||||
絶縁抵抗 | 常温常湿において、モータコイル・ケース間をDC500Vメガーで測定した値が100MΩ以上 | |||||
使用周囲温度 | 0℃〜+50℃ | |||||
質量 | 0.51kg | 0.71kg | 1.11kg |
