PHR-6(PIN NO.) 1 2 3 4 5 6
励磁相(PHASE) /A Bcom /B A Acom B
リード線色
COLOR OF LEAD

Orange

White

Yellow

Brown

Black

Red

片軸 両軸 L(mm)
PF243-A PF243-B 34
PF244-A PF244-B 40
PF244H-A PF244H-B 40

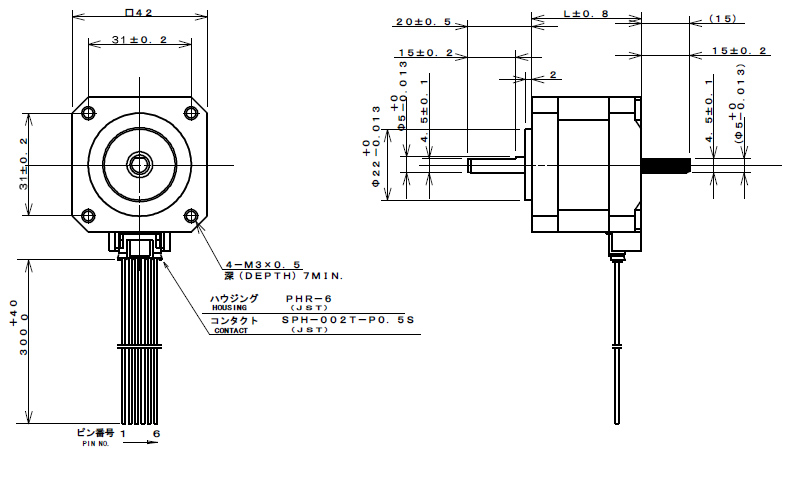

(この外形図は両軸用です。片軸用は黒く描いた後方シャフトがありません)
