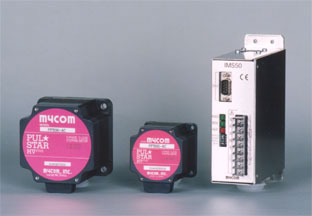

CEマーキング対応
特 徴
■マイコム独自のトルク制御機能により無駄なトルク領域をカット
○従来発熱の原因となっていた、中速から高速にいたる無駄なトルクの盛り上がりを、
高速性能を犠牲にする事なく抑える事に成功、発熱の抑制と消費電力の低減を実現
■幅広い電源電圧、駆動電流に対応
○AC100〜120V入力 ： IMS50-110（1.4A/相） IMS50-210（2.8A/相）
○AC200〜220V入力 ： IMS50-120（1.4A/相） IMS50-220（2.8A/相）
■低消費電力
○最大50%低減（当社比）
■コンパクトサイズ
○1.4A/相タイプ 従来品と比較し約80%のコンパクトサイズ（当社比：UPS52シリーズ）
○2.8A/相タイプ 従来品と比較し約60%のコンパクトサイズ（当社比：UPS53シリーズ）
■CEマーキング対応（EN60950）
| 取扱説明書（PDFファイル） | |
| ダウンロード | Ver.G |
| 型式 | IMS50-110 | IMS50-210 | IMS50-120 | IMS50-220 | |
| 電源電圧 | AC100〜120V±10% 50/60Hz | AC200〜220V±10% 50/60Hz | |||
| 駆動方式 | スターバイポーラ方式 | ||||
| 出力電流 | 1.4A/相 | 2.8A/相 | 1.4A/相 | 2.8A/相 | |
| 消費電流 | 400VA以下 | 650VA以下 | 500VA以下 | 850VA以下 | |
| 機能 | ・自動カレントダウン ・自動カレントオフ ・出力電流オフ ・励磁タイミング信号出力 ・オーバーヒート信号出力 |
||||
| 信 号 入 力 |
入力形式 | フォトカプラ入力 入力抵抗 390Ω 入力信号電圧 L：0〜0.5V H：4〜5V | |||
| ・CW （PULSE） | CW方向動作パルス指令入力 （1パルス入力方式時には動作指令パルス入力） | ||||
| ・CCW（CW/CCW） | CCW方向動作パルス指令入力 （1パルス入力方式時には回転方向入力） | ||||
| ・CO入力 | モータの励磁・無励磁状態を制御出来ます ・Hレベル：励磁オフ ・Lレベル：励磁オン |
||||
| 信 号 出 力 |
出力形式 | フォトカプラ オープンコレクタ出力 制御容量 25V 10mA以下 | |||
| ・MONI | 出力励磁パターンが励磁原点にある時に信号を出力します | ||||
| ・HEAT | ドライバ内の放熱器の温度が70℃を超えた時に信号を出力します | ||||
| 絶縁耐圧 | 常温・常湿において、電源入力・モータ線一括端子−PE端子間、電源入力・モータ線一括端子−信号入力端子間に2.0kV（60Hz）を印加しても異常を認めない | 常温・常湿において、電源入力・モータ線一括端子−PE端子間、電源入力・モータ線一括端子−信号入力端子間に3.0kV（60Hz）を印加しても異常を認めない | |||
| 絶縁抵抗 | 常温・常湿において、電源入力・モータ線一括端子−PE端子間、電源入力・モータ線一括端子−信号入力端子間をDC500Vメガーで測定した値が100MΩ以上 | ||||
| 使用周囲温度・湿度 | 0 〜 +40℃ 、 80%以下 凍結・結露なきこと | ||||
| 保存周囲温度・湿度 | -10 〜 +60℃ 、 80%以下 凍結・結露なきこと | ||||
| 外形寸法 | 165×126×50mm 外形寸法図 | ||||
| 質量 | 1000g | ||||
| モータ種類 | セット型式 | モータ型式 | ドライバ型式 | 相電流 | 電源電圧 |
| PCEシリーズ | IMS50-110-5641AC(BC) IMS50-110-5661AC(BC) IMS50-110-5691AC(BC) IMS50-110-5961AC(BC) IMS50-110-5991AC(BC) IMS50-110-59131AC(BC) |
PCE5641-AC(BC) PCE5661-AC(BC) PCE5691-AC(BC) PCE5961-AC(BC) PCE5991-AC(BC) PCE59131-AC(BC) |
IMS50-110 | 1.4A/相 | AC100−120V |
| PCE高速 シリーズ |
IMS50-210-5692AC(BC) IMS50-210-5962AC(BC) IMS50-210-5992AC(BC) IMS50-210-59132AC(BC) |
PCE5692-AC(BC) PCE5962-AC(BC) PCE5992-AC(BC) PCE59132-AC(BC) |
IMS50-210 | 2.8A/相 | |
| PCEシリーズ | IMS50-120-5641AC(BC) IMS50-120-5661AC(BC) IMS50-120-5691AC(BC) IMS50-120-5961AC(BC) IMS50-120-5991AC(BC) IMS50-120-59131AC(BC) |
PCE5641-AC(BC) PCE5661-AC(BC) PCE5691-AC(BC) PCE5961-AC(BC) PCE5991-AC(BC) PCE59131-AC(BC) |
IMS50-120 | 1.4A/相 | AC200−220V |
| PCE高速 シリーズ |
IMS50-220-5692AC(BC) IMS50-220-5962AC(BC) IMS50-220-5992AC(BC) IMS50-220-59132AC(BC) |
PCE5692-AC(BC) PCE5962-AC(BC) PCE5992-AC(BC) PCE59132-AC(BC) |
IMS50-220 | 2.8A相 |
