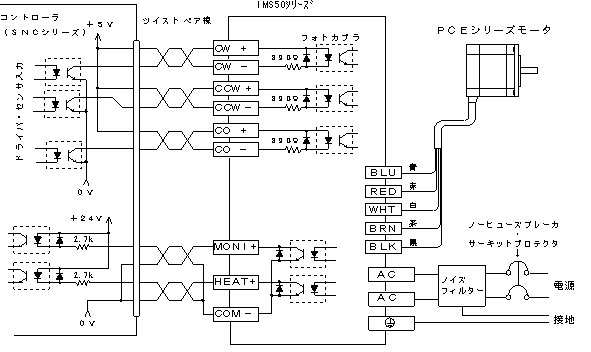

■　接続図　■

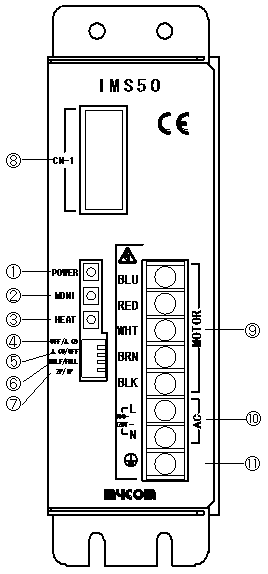

■　各部の名称および機能　■



１．電源表示LED （POWER）
　通電時に点灯します。

２．励磁原点表示LED （MONI）
　出力励磁パターンが励磁原点にあるとき点灯します。

３．オーバーヒート表示LED （HEAT）
　内部放熱器の温度が約70℃を超えたとき点灯します。

４．自動カレントダウン機能切替 （A.CD）
　自動カレントダウン機能を ON/OFFします。

５．自動カレントオフ機能切替 （A.CO）
　自動カレントオフ機能を ON/OFFします。

６．HALF/FULL 分解能切替 （HALF/FULL）
　モータのステップ角を切り替えます。

７．パルス入力方式切替 （2P/1P）
　パルス入力方式を切り替えます。

８．信号入出力コネクタ （CN-1）
　各種入出力信号を接続します。

９．モータ接続端子 （MOTOR）
　モータリード線の色に合わせて接続します。

１０．電源接続端子 （AC）
　電源を接続します。

１１．保護接地端子 （PE）
　装置の保護接地端子と接続します。
信号入出力コネクタ（CN-1）　Dサブコネクタ 9極（オス）

信号入出力コネクタ（CN-1）　Dサブコネクタ 9極（オス）

組み合わせコネクタ　Dサブコネクタ 9極　ソケットタイプ
コネクタ　：　オムロン株式会社　XM2D-0901 相当品　（メス）
フード　：　オムロン株式会社　XM2S-0911　相当品　（M2.6×0.45）
機能設定スイッチ

1.自動カレントダウン機能（A.CD）
　モータ停止 約200ms後にモータ駆動電流値を通常時の約50％まで自動的に下げ、モータの発熱を低減します。
A.CD/OFFスイッチで機能解除できます。

2.自動カレントオフ機能（A.CO）
　ドライバ内の温度が上昇し、オーバーヒート状態になったとき、自動的に励磁オフする機能です。
A.CO/OFFスイッチで機能解除できます。

3.分解能切替（HALF/FULL）
　分解能切替スイッチを用いて分解能の設定（HALFステップ/FULLステップ）を行います。

4.パルス入力方式切替（2P/1P）
　駆動パルスの入力方式を、2P/1Pスイッチで2パルス方式または1パルス方式に切り替えます。
