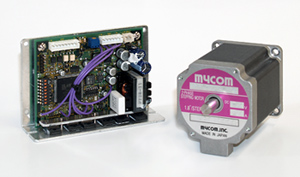

製品概要

■ 低振動回路を搭載し、従来品と比べ大幅に振動を抑制

■ マイクロステップ高分解能駆動(最大1/100)

■ 従来品と比較し消費電流を約10%抑制

取扱説明書(PDFファイル)
ダウンロード Ver.A



ISDシリーズ 振動比較動画紹介ページはこちら

主な仕様 英語ページはこちら (English here
項目 ISD200-120L ISD200-220L
電源電圧 DC24V±10%
消費電力 40W 60W
駆動方式 ユニポーラ定電流駆動方式
駆動電流 Max 1.0A Max 2.0A
基本ステップ角 1.8°
分解能 基本ステップ角(1.8°)を1/1 、 1/2 、 1/2.5 、 1/5 、 1/10 、 1/20 、 1/50 、 1/100分割
機能 ・パルス入力方式切替
・駆動電流オフ機能
・自動カレントダウン機能(A.CD)
・励磁原点信号(MONI)出力
信号入力 1パルス方式(PULSE、DIR)、2パルス方式(CW、CCW)、カレントオフ(CO)
・フォトカプラ入力 入力抵抗 220Ω
・入力信号電圧 L:0-0.5V H:4-5V
信号出力 励磁原点信号(MONI)
・フォトカプラ オープンコレクタ出力 25V 10mA 以下
絶縁抵抗 常温・常湿において、DC500Vメガーで測定した値が100MΩ以上
・電源入力・モータ線 − PE端子間
・電源入力・モータ線 − 信号入出力端子間
使用周囲温度・湿度 0〜+40℃ 、 80%以下  凍結・結露なきこと
保存周囲温度・湿度 -10〜+60℃ 、 80%以下  凍結・結露なきこと
使用高度 海抜1000m以下
雰囲気 腐食性ガス、引火性ガス、塵埃のない室内、水やオイルがかからないこと
質量 155g
外形寸法 106×72×34mm (ビス頭含まず)
対象モータ 2相ステッピングモータ
PF243-A(B) PF244P-A(B)、PF245P-A(B)
PF264P-A(B)、PF265P-A(B)
PF268P-A(B)

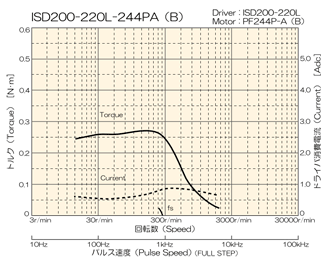

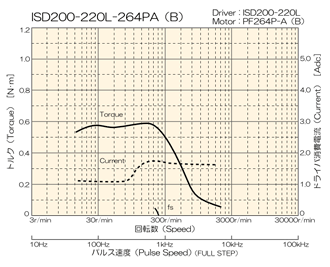

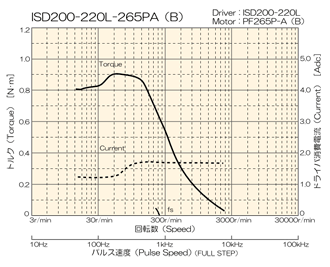

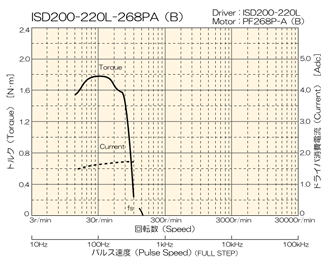

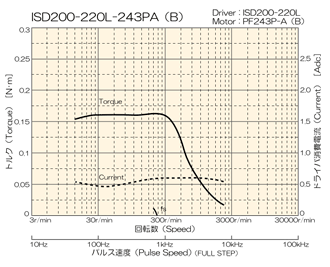

 各特性図をクリックすると拡大図を開きます。
