■ 低振動回路を搭載し、従来品と比べ大幅に振動を抑制


■ マイクロステップ高分解能駆動(最大1/100)

  最小ステップ角
ISD500 (5相用) 0.0072°
ISD200 (2相用) 0.018°


■ 従来品と比較し消費電流を約10%抑制

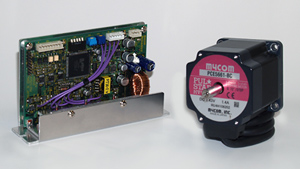

「ISD500シリーズ」

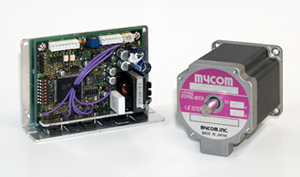

「ISD200シリーズ」


動画紹介

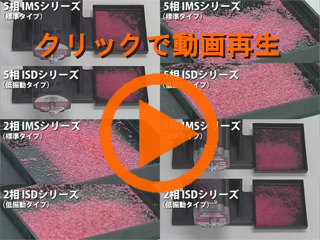

振動比較ビデオ
動画ファイル情報
g2010-12.wmv
640×480(750kbps) 再生時間:1分38秒
Windows Media Player用

振動比較デモの概要

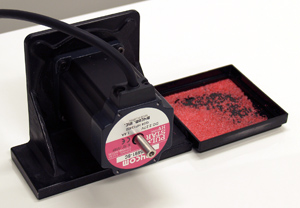

 モータブラケットに取り付けられたトレイにパウダービーズを入れ、モータを超低速で駆動させた際に発生する振動により、パウダービーズがトレイ内で動き、跳ねる様子を比較します。


<デモ機 駆動条件>
5相ステッピングモータ・ドライバ
シリーズ名 分解能(ステップ角) 周波数
ISD500(低振動タイプ) 1/100 (0.0072°) 20kHz
IMS500(従来品・標準タイプ) フルステップ (0.72°) 200Hz

2相ステッピングモータ・ドライバ
シリーズ名 分解能(ステップ角) 周波数
ISD200(低振動タイプ) 1/100 (0.018°) 25kHz
IMS200(従来品・標準タイプ) フルステップ (1.8°) 250Hz

主な仕様
項目 ISD500-020 ISD500-120 ISD200-120 ISD200-220
対象モータ 5相ステッピングモータ 2相ステッピングモータ
電源電圧 DC24V±10%
消費電力 36W 60W 40W 60W
駆動方式 スターバイポーラ定電流駆動方式 ユニポーラ定電流駆動方式
駆動電流 Max 0.75A Max 1.4A Max 1.0A Max 2.0A
基本ステップ角 0.72° 1.8°
分解能 基本ステップ角を
1/1、1/2、1/5、1/10、1/20、1/25、1/50、1/100分割
基本ステップ角を
1/1、1/2、1/2.5、1/5、1/10、1/20、1/50、1/100分割
機能 ・パルス入力方式切替
・駆動電流オフ機能
・自動カレントダウン機能(A.CD)
・励磁原点信号(MONI)出力
