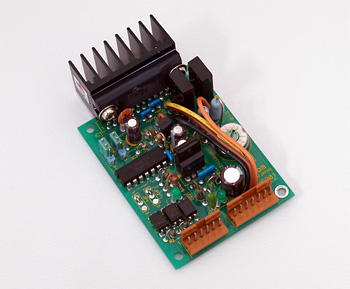

特 徴
■超コンパクトサイズ
■付加機能として励磁原点信号（MONI）出力機能と、電源保護回路を搭載したモデルを用意
■基本ステップ角を最大8分割する事が可能
■駆動電流の最適調整可能（標準装備）
■自動カレントダウン（標準装備）
■モータ駆動電流は、MAX2.0A/相を確保
■CEマーキング対応
| 型式 | IMS201-120 | IMS201-120F | IMS201-120CE | IMS201-220 | IMS201-220F | IMS201-220CE | |
| 電源電圧 | DC24V±10% | ||||||
| 駆動方式 | バイポーラ定電流方式 | ||||||
| 駆動電流 | Max 1.2A (トータル電流) | Max 2.0A (トータル電流) | |||||
| 対応モータ | バイポーラ：0.6Ａ/相 以下 ユニポーラ：1.2A/相 以下 |
バイポーラ：1.0Ａ/相 以下 ユニポーラ：2.0A/相 以下 |
|||||
| 消費電力 | 30W | 40W | |||||
| 基本ステップ角 | 1.8° | ||||||
| 分解能 | 基本ステップ角を 1、2、4、8 分割 | ||||||
| 機能 | 標準 | ・駆動電流調整 ・自動カレントダウン | |||||
| 付加 | − | ・励磁原点信号（MONI）出力 ・電源保護回路 |
− | ・励磁原点信号（MONI）出力 ・電源保護回路 |
|||
| 入力パルス方式 | ・標準仕様：2パルス方式（CW，CCW） ・特殊仕様：1パルス方式（PLUSE，CW/CCW） 入力パルス方式は、ご注文時にご指定ください。 |
||||||
| 信号入力 | フォトカプラ入力 入力抵抗390Ω 入力信号電圧 L：0-0.5V H：4-5V |
||||||
| 励磁原点信号出力 （MONI出力） |
− | フォトカプラ オープンコレクタ出力 制御容量25V 10mA以下 | − | フォトカプラ オープンコレクタ出力 制御容量25V 10mA以下 | |||
| 絶縁抵抗 | 常温・常湿において、DC500Vメガーで測定した値が100MΩ以上 ・電源入力・モータ線 − PE端子間 ・電源入力・モータ線 − 信号入出力入力端子間 |
||||||
| 使用周囲温度・湿度 | 0〜+40℃ 、 80%以下 凍結・結露なきこと | ||||||
| 保存周囲温度・湿度 | -10〜+60℃ 、 80%以下 凍結・結露なきこと | ||||||
| 使用高度 | 海抜1000m以下 | ||||||
| 雰囲気 | 腐食性ガス、引火性ガス、塵埃のない室内、水やオイルがかからないこと | ||||||
| CEマーキング | 未対応 | 対応 | 未対応 | 対応 | |||
| 外形寸法 | 81×51×24mm 外形寸法図 | ||||||
| 質量 | 56g | 57g | |||||
| セット型式 | モータ型式 | ドライバ型式 | 相電流 | 電源電圧 |
| IMS201-120(F/CE)-243A(B) | PF243-A(B) | IMS201-120(F/CE) | 0.9A/相 | DC24V |
| IMS201-120(F/CE)-244A(B) IMS201-120(F/CE)-245A(B) |
PF244-A(B) PF245-A(B) |
IMS201-120(F/CE) | 1.2A/相 | |
| IMS201-220(F/CE)-264A(B) IMS201-220(F/CE)-265A(B) IMS201-220(F/CE)-268A(B) |
PF264-A(B) PF265-A(B) PF268-A(B) |
IMS201-220(F/CE) | 2.0A/相 |
| ドライバ型式 | IMS201 -120 |
IMS201 -120F |
IMS201 -120CE |
IMS201 -220 |
IMS201 -220F |
IMS201 -220CE |
|
| 駆動電流値 | ドライバ単体出荷 | Max 1.2A/相 | - | Max 2.0A/相 | - | ||
| モータ・ドライバセットでの出荷 | PF243-A(B)：0.9A/相 PF244-A(B)：1.2A/相 PF245-A(B)：1.2A/相 |
PF264-A(B)：2.0A/相 PF266-A(B)：2.0A/相 PF268-A(B)：2.0A/相 |
|||||
| 分解能 | 1/8 | ||||||
| 入力パルス方式 | 2パルス方式 | ||||||
| （注）CEマーキング認定品は、原則ドライバを単体で出荷する事が出来ません。 モータ・ドライバセットでの出荷となります。 ドライバ単体をご希望される場合は、弊社までご連絡ください。 ※製品改良のため、お断りなく仕様変更することがあります。ご了承下さい。 |
