仕　様

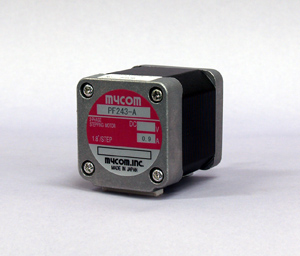

型式	片軸	PF243-A	PF244-A	PF245-A
	両軸	PF243-B	PF244-B	PF245-B
励磁最大静止トルク		1.4kgf・cm 0.14N・m	2.36kgf・cm 0.236N・m	3.4kgf・cm 0.34N・m
ロータ慣性モーメント		38gcm2 38×10-7kg・m2	56gcm2 56×10-7kg・m2	85gcm2 85×10-7kg・m2
基本ステップ角		1.8°
定格電流		0.9A/相	1.2A/相	1.2A/相
絶縁耐圧		常温常湿において、モータコイル・ケース間に50Hz、1.0kVを1分間印加しても異常を認めない
絶縁階級		E種相当
絶縁抵抗		常温常湿において、モータコイル・ケース間をDC500Vメガーで測定した値が100MΩ以上
使用周囲温度		0℃〜+50℃
質量		200g	260g	360g

モータ型式をクリックすると各外形図にジャンプします。

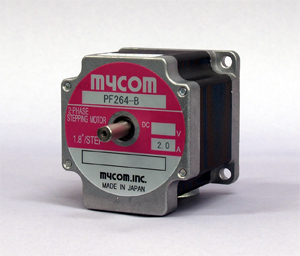

型式	片軸	PF264-A	PF265-A	PF268-A
	両軸	PF264-B	PF265-B	PF268-B
励磁最大静止トルク		4.22kgf・cm 0.422N・m	8.34kgf・cm 0.834N・m	13.24kgf・cm 1.324N・m
ロータ慣性モーメント		115gcm2 115×10-7kg・m2	188gcm2 188×10-7kg・m2	269gcm2 269×10-7kg・m2
基本ステップ角		1.8°
定格電流		2.0A/相	2.0A/相	2.0A/相
絶縁耐圧		常温常湿において、モータコイル・ケース間に50Hz、1.0kVを1分間印加しても異常を認めない
絶縁階級		E種相当
絶縁抵抗		常温常湿において、モータコイル・ケース間をDC500Vメガーで測定した値が100MΩ以上
使用周囲温度		0℃〜+50℃
質量		400g	650g	1000g

モータ型式をクリックすると各外形図にジャンプします。
