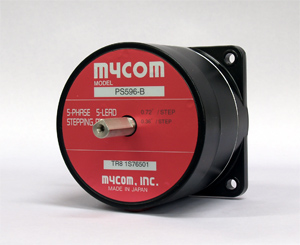

型式 | 片軸 | PS569H-A | PS596H-A | PS599H-A | PS5913H-A | |
両軸 | PS569H-B | PS596H-B | PS599H-B | PS5913H-B | ||
励磁最大静止トルク | 7.6kgf・cm 0.76N・m |
11.8kgf・cm 1.18N・m |
20.0kgf・cm 2.0N・m |
38.0kgf・cm 3.8N・m |
||
ロータ慣性モーメント | 400gcm2 400×10-7kg・m2 |
700gcm2 700×10-7kg・m2 |
1200gcm2 1200×10-7kg・m2 |
1800gcm2 1800×10-7kg・m2 |
||
基本ステップ角 | 0.72° | |||||
定格電流 | 2.8A/相 | |||||
絶縁耐圧 | 常温常湿において、モータコイル・ケース間に50Hz、1.0kVを1分間印加しても異常を認めない | |||||
絶縁階級 | B種(130℃) | |||||
絶縁抵抗 | 常温常湿において、モータコイル・ケース間をDC500Vメガーで測定した値が100MΩ以上 | |||||
使用周囲温度 | -10℃〜+50℃ | |||||
質量 | 1.3kg | 1.5kg | 2.5kg | 3.5kg |
