 ネオサーボモータ・ドライバ「TSD100」のシステム構成は下記のようになります。

 TSD100の「脱調レス制御、押し付け制御部」でモータからの回転位置情報を常に監視し、パルスの指令位置とズレがない状態では、ステッピングモータと同等の高速応答性能を活かした駆動を行います。

 パルスの指令位置とモータからの回転位置にズレが生じた場合には「脱調状態」と判断し、検知信号を出力する「脱調検知モード」、または自動で速度調整を行い脱調を回避する「脱調レスモード」の2つのモードから駆動モード選択が可能です。

「TSD100 システム構成」

以下では、「脱調検知モード」と「脱調レスモード」について解説致します。




 動作中・停止中に限らず、脱調した際に「脱調検出信号」を出力するモードです。

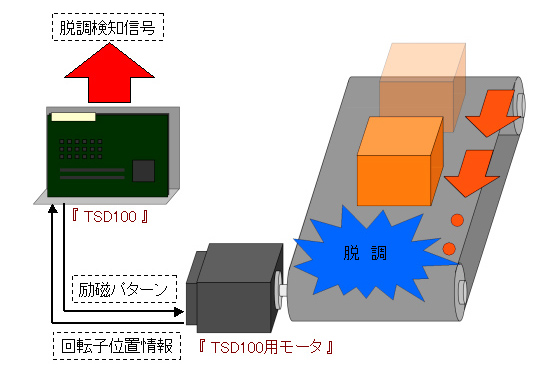

「脱調検知 システム構成」



 脱調レスモードでは、ステッピングモータの高速応答性等の特性はそのまま活かした独自の「脱調レス制御」を行うと共に、柔軟な動作を可能にする「押し付け制御」が可能です。



 モータの回転位置情報とパルスの指令位置を常にドライバ「TSD100」で監視しており、2つの位置情報のズレが一定範囲内であれば外部入力パルスに同期した動作を行います。この際、高速応答性等のステッピングモータの特性はそのまま活かしたモータ制御が可能です。

 過負荷等によりモータの回転位置とパルスの指令位置のズレが一定範囲を超えた時、入力パルスに同期して動作せず、エンコーダからのフィードバック信号からズレ量を補正するパルス信号がドライバ内で自動生成され脱調を回避します。

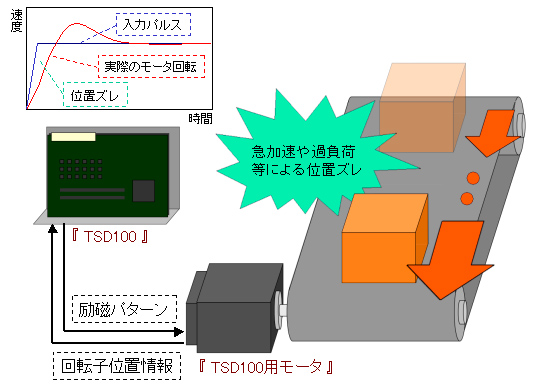

「脱調レス制御 システム構成」




 脱調レスモードでは、モータの回転位置情報とパルスの指令位置情報にズレが生じた場合、ズレ量を補正しようとする動作を行いますが、その際にワークに対して一定の押し付けトルクを持った制御を行います。

 押し付けトルクとモータへの負荷は下記のような関係となり、バネのような動作が可能です。

■押し付けトルクとモータへの負荷が等しい場合、モータは停止します。
■押し付けトルクよりモータへの負荷が大きい場合、モータは目標位置より遠ざかります。(押し戻される)
■押し付けトルクよりモータへの負荷が小さい場合、モータは目標位置に近づきます。(押し付ける)


 また、押し付けトルクは、外部端子によりリアルタイムで16段階に変更する事が可能です。

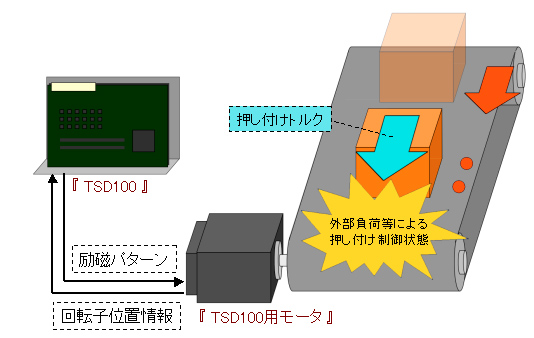

「押し付け制御 システム構成」

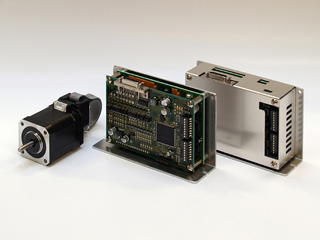

詳細な製品情報はこちら


ドライバ型式 TSD100-120LA
電源電圧 DC24V±10%
消費電力 50W以下
駆動方式 バイポーラ定電流方式
モータ印加電圧 24V
駆動電流 Max1.0A/相
対応モータ電流 バイポーラ:Max1.0A/相
分解能 脱調検知モード時:200、400、500、1000、2000、4000、10000、20000 [P/R]
脱調レスモード時:2000、4000、10000、20000 [P/R]
エンコーダ分解能 500 [P/R]
機能 ・パルス入力方式切替
・励磁原点信号(MONI)出力・カレントオフ切替機能
・制御モード切替機能
・エラー信号出力
・脱調検知信号出力 (脱調検知モード時)
・過負荷信号出力 (脱調レスモード時)
・押し当て信号出力
・位置決め完了信号出力
・エコ制御機能
・トルク調整機能(16段階)
・押し付け制御状態の復帰速度設定機能
・押し付け制御状態の減速傾斜設定機能
信号入力 フォトカプラ入力 入力抵抗330Ω 6.3mA〜12.5mA
入力信号電圧 L : 0-0.5V H : 4-5V
 ・1パルス方式(PULSE, DIR) ・2パルス方式(CW, CCW)
 ・エンコーダ入力(A相, B相, Z相)
フォトカプラ入力 入力抵抗2kΩ 8mA〜12mA
入力信号電圧 L : 0-0.7V H : 17-25V
 ・カレントオフ ・リセット信号・トルク調整信号入力
信号出力 フォトカプラ オープンコレクタ出力 制御容量 25V 10mA 以下
 ・励磁原点信号 ・エラー信号 ・位置決め完了信号
 ・脱調検知信号または過負荷信号 ・押し当て信号
ラインドライバ出力
 ・エンコーダ出力(A相, B相, Z相)
絶縁抵抗 常温・常湿において、DC500V メガーで測定した値が100MΩ以上。
・電源入力・モータ線 - 入出力信号端子間
・電源入力・モータ線 - ケース
使用周囲温度・湿度 0〜+40℃ 、 80%以下  凍結・結露なきこと
保存周囲温度・湿度 -10〜+60℃ 、 80%以下  凍結・結露なきこと
使用高度 海抜1000m以下
雰囲気 腐食性ガス、引火性ガス、塵埃のない室内、水やオイルがかからないこと
質量 230g
外形寸法 124(W)×80(D)×39(H) mm(突起部を含まず)

モータ・ドライバ セット型式一覧
セット型式 モータ型式 ドライバ型式 定格電流
TSD100-243P-500EC PF243P-500EC TSD100-120LA 0.4A/相
TSD100-244P-500EC PF244P-500EC 0.6A/相
TSD100-245P-500EC PF245P-500EC
TSD100-264P-500EC PF264P-500EC 1.0A/相
TSD100-265P-500EC PF265P-500EC
TSD100-268P-500EC PF268P-500EC
※上記の定格電流はバイポーラ表記です。
