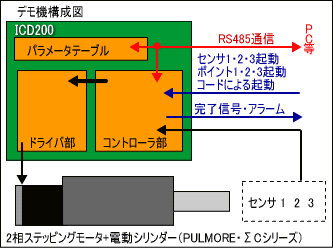

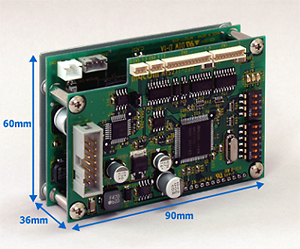

センサモード |
センサモードは、3つのセンサ入力を用いて位置決め動作を行うモードです。
起動信号1〜3(ST1〜3)を入力する事で、予め設定されたパラメータに従い対応するセンサへ移動を行った後、完了信号(FIN1〜3)を出力します。 |
起動信号 |
→ |
目標センサ |
→ |
完了信号 |
ST1 |
→ |
SEN1 |
→ |
FIN1 |
ST2 |
→ |
SEN2 |
→ |
FIN2 |
ST3 |
→ |
SEN3 |
→ |
FIN3 |
|
低画質版はこちら |
|
絶対位置動作モード |
絶対位置動作モードは、任意の3点間を移動させる動作モードです。
起動信号1〜3(ST1〜3)を入力する事で、予め設定されたパラメータに従い各ポイントへ移動を行った後、完了信号(FIN1〜3)を出力します。 |
起動信号 |
→ |
目標位置 |
→ |
完了信号 |
ST1 |
→ |
ポイント1 (±0) |
→ |
FIN1 |
ST2 |
→ |
ポイント2 (+30000) |
→ |
FIN2 |
ST3 |
→ |
ポイント3 (-40000) |
→ |
FIN3 |
|
低画質版はこちら |
|
相対位置動作モード |
相対位置動作モードは、4つの移動パラメータから1つを選択して動作させるモードです。
ST1が起動信号となり、ST2とST3がパラメータ選択のコードビットとなります。コードビットで駆動させるパラメータを選択後、起動信号(ST1)をアクティブにする事により動作を開始します。動作完了信号は、パラメータ選択には依存せず、すべてFIN2となります。回転方向はDIR端子への入力で変更します。 |
パラメータ選択 |
→ |
回転
方向 |
→ |
起動
信号 |
→ |
完了
信号 |
ST3 |
ST2 |
|
→ |
DIR |
→ |
ST1 |
→ |
FIN2 |
0 |
0 |
パラメータ1 |
0 |
1 |
パラメータ2 |
1 |
0 |
パラメータ3 |
1 |
1 |
パラメータ4 |
DIR ON : センサ1方向(フォワード方向)
DIR OFF : センサ3方向(リバース方向)
<ムービー内の駆動パラメータ条件>
パラメータ1 : 500
パラメータ2 : 5,000
パラメータ3 : 10,000
パラメータ4 : 30,000
|
低画質版はこちら |
