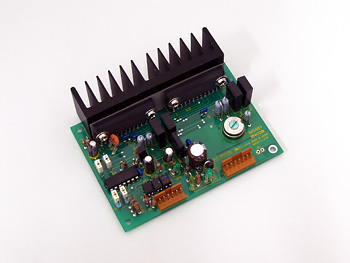

特 徴
■駆動電流Max4.0A/相までの大型モータに対応
■コンパクトサイズ
■付加機能として励磁原点信号（MONI）出力機能と、電源保護回路を搭載したモデルを用意
■基本ステップ角を最大1/8分割する事が可能
■自動カレントダウン機能（標準装備）
| 型式 | IMS401-420 | IMS401-420F | IMS401-320 | IMS401-320F | |||
| 電源電圧 | DC24V±10% | ||||||
| 駆動方式 | バイポーラ定電流方式 | ||||||
| 駆動電流 | 3.9〜4.0A/相 | 3.0〜3.5A/相 | |||||
| 消費電力 | 40W | ||||||
| 基本ステップ角 | 1.8° | ||||||
| 分解能 | 1/1、1/2、1/4、1/8 分割 | ||||||
| 機能 | 標準 | ・駆動電流調整 ・自動カレントダウン | |||||
| 付加 | − | ・励磁原点信号（MONI）出力 ・電源保護回路 ・パワーLED |
− | ・励磁原点信号（MONI）出力 ・電源保護回路 ・パワーLED |
|||
| 入力パルス方式 | ・標準仕様：2パルス方式（CW，CCW） ・特殊仕様：1パルス方式（PLUSE，CW/CCW） 入力パルス方式は、ご注文時にご指定ください。 |
||||||
| 信号入力 | フォトカプラ入力 入力抵抗390Ω 入力信号電圧 L：0-0.5V H：4-5V |
||||||
| 励磁原点信号出力 （MONI出力） |
− | フォトカプラ オープンコレクタ出力 制御容量25V 10mA以下 | − | フォトカプラ オープンコレクタ出力 制御容量25V 10mA以下 | |||
| 絶縁抵抗 | 常温・常湿において、DC500Vメガーで測定した値が100MΩ以上 ・電源入力・モータ線 − PE端子間 ・電源入力・モータ線 − PE・信号入力端子間 |
||||||
| 使用周囲温度・湿度 | 0〜+40℃ 、 80%以下 凍結・結露なきこと | ||||||
| 保存周囲温度・湿度 | -10〜+60℃ 、 80%以下 凍結・結露なきこと | ||||||
| 使用高度 | 海抜1000m以下 | ||||||
| 雰囲気 | 腐食性ガス、引火性ガス、塵埃のない室内、水やオイルがかからないこと | ||||||
| 外形寸法 | 81×100×30mm | ||||||
| 質量 | 130g | ||||||
