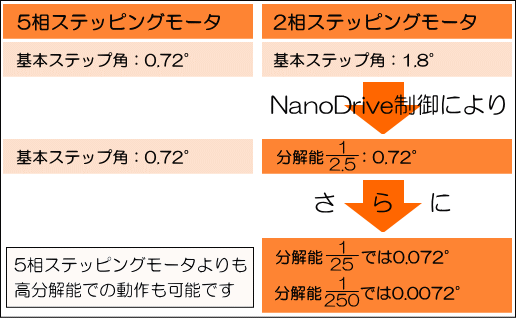

| このコーナーでは、技術研究所をはじめとするマイコムの技術現場の最新情報を紹介しています。 2相ステッピングモータをナノドライブ技術で駆動すると、5相ステッピングモータと同じステップ角での動作が可能です。今月は同じステップ角で駆動している動作の様子を動画にてご紹介いたします。 ナノドライブ制御は角度精度に優れ均等に分割する為、2相ステッピングモータで分解能を1/2.5モード等を選択する事により、5相ステッピングモータと同じステップ角で駆動が可能です。 5相ステッピングモータから2相ステッピングモータへ置き換える事により、低コストでシステム構築が可能となります。 「ナノドライブ制御の角度精度に関する技術解説はこちらを参照ください」  実験ムービー

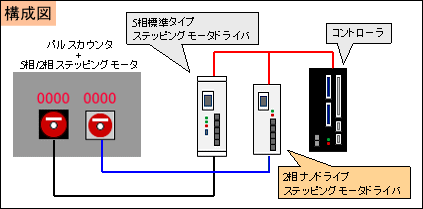

実験ムービー解説 1台のコントローラから同じパルスを出力し、5相ステッピングモータと、2相ナノドライブ型ステッピングモータが同じステップ角度で動作する様子をお伝えします。 モータ上部にはパルスカウンタを配置し、同じパルス数が入力されている事を示しています。  ナノ・ドライブシリーズの製品情報はこちらをご覧下さい。 |
