| 命令 ： G14 複合台形駆動移動量設定 | ||||||
| 書式 ： G14 ｛ X or Y or Z or θ｝ ind1 , ind2 , ind3 ind1：1回目の移動量 ind2：2回目の移動量 ind3：3回目の移動量 |
||||||
| 機能 ： 複合台形駆動のための3段階の移動量のデータを設定します。 | ||||||

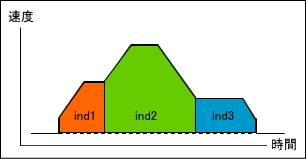

| 解説 ： 複合台形駆動をするための移動量の設定を行います。 設定は1軸づつの設定です。 この命令は単独で使用するのではなく、G13命令とG15命令を併用してはじめて複合台形駆動が可能となります。 各設定のind 1〜3は、インデックス量設定命令M51と同じ方法で、単位はmmです。 下図のように速度が変化するまでの移動距離を設定します。 G14命令の移動量は、G13命令で設定した速度に必ず達するように設定してください。  |
||||||
| 例 X軸の複合台形駆動を実行します
 |
