| 命令 ： G13 複合台形駆動速度設定 | ||||||

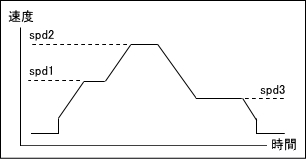

| 書式 ： G13 ｛ X or Y or Z or θ｝ spd1 , spd2 , spd3 spd1：1回目の最高速度 spd2：2回目の最高速度 spd3：3回目の最高速度 |
||||||
| 機能 ： 複合台形駆動のための3段階の速度変更のデータを設定します。 | ||||||
| 解説 ： 複合台形駆動をするための速度の設定を行います。 設定は1軸づつの設定です。 この命令は単独で使用するのではなく、G14命令とG15命令を併用してはじめて複合台形駆動が可能となります。 各設定のspd 1〜3はG11命令のa2,a3と同じ設定方法で、単位はmm/secです。 傾斜や自起動速度はG11命令やパラメータ操作の自動運転時の動作条件（EXE COND）の設定値で動作します。 G14命令の移動量は、G13命令で設定した速度に必ず達するように設定してください。  |
||||||

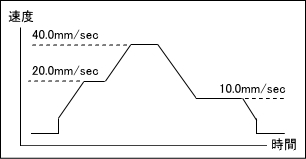

| 例 X軸の複合台形駆動を実行します
 |
