項目 |

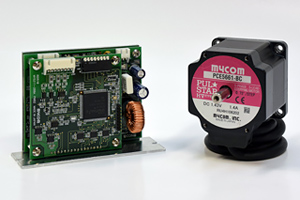

ISD510LA / ISD510CA |
商品型式 |
ISD510LA ・・・ カバー無し
ISD510CA ・・・ オプションカバー付き |
対象モータ |
5相ステッピングモータ |
電源電圧 |
DC24V±10% |
消費電力 |
60W |
駆動方式 |
スターバイポーラ定電流方式
ペンタゴン定電流方式
新ペンタゴン定電流方式 |
駆動電流 |
0.75A/相、1.4A/相 (電流値はスイッチで切り替え)
(ペンタゴン接続時は 0.7A/相および 0.38A/相) |
基本ステップ角 |
0.72° |
分解能 |
基本ステップ角(0.72°)を
1/1 、 1/2 、 1/5 、 1/10 、 1/20 、 1/25 、 1/50 、 1/100 1/250 、 1/500
分割
|
機能 |
・パルス入力方式切替
・駆動電流オフ機能(CO)
・自動カレントダウン機能(A.CD)
・励磁原点信号(MONI)出力
・結線方式切替
・電流設定切替 |
信号入力 |
1パルス方式(PULSE、CW/CCW)、2パルス方式(CW、CCW)、カレントオフ(CO)
・フォトカプラ入力 入力抵抗 220Ω
・入力信号電圧 L:0-0.5V H:4-5V |
信号出力 |
励磁原点信号(MONI)
・フォトカプラ オープンコレクタ出力 25V 10mA 以下 |
絶縁抵抗 |
常温・常湿において、DC500Vメガーで測定した値が100MΩ以上
・電源入力・モータ線 − PE端子間
・電源入力・モータ線 − 信号入出力端子間 |
使用周囲温度・湿度 |
0〜+40℃ 、 80%以下 凍結・結露なきこと |
保存周囲温度・湿度 |
-10〜+60℃ 、 80%以下 凍結・結露なきこと |
使用高度 |
海抜1000m以下 |
雰囲気 |
腐食性ガス、引火性ガス、塵埃のない室内、水やオイルがかからないこと |
質量 |
190g以下(カバーなし:ISD510LA) 、 270g以下(カバー付き:ISD510CA) |
外形寸法 |
112×78×37mm (ビス頭 含まず) |
付属品 |
取扱説明書
コネクタ ハウジング(XHP-3、XHP-5、XHP-8・・・各1個)、
コンタクト(SXH-001T-P0.6・・・16個) |
オプション |
カバー(OC-006)
CN1用電源ケーブル(OPC-XHP3P15)
CN2用モータケーブル(OMC-XHP5P15)
CN3用信号ケーブル(OSC-XHP8P15)
|
対象モータ |
PEK533-A(B) 、 PEK535-A(B)
PCE5431-AC(BC)、PCE5441-AC(BC)、PCE5451-AC(BC)
PCE5641-AC(BC) 、 PCE5661-AC(BC)、PCE5691-AC(BC)
|
