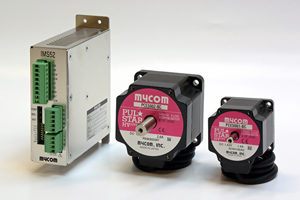

■ トルクの最適化制御によりモータの発熱を抑制

■ 幅広い電源電圧に対応

■ 簡単配線

取扱説明書(PDF)
ダウンロード Ver.B

項目 IMS52-131
対象モータ 5相ステッピングモータ
電源電圧 単相100-220V±10% 50/60Hz
消費電力 500VA 以下
駆動方式 スターバイポーラ定電流方式
駆動電流 0.75A/相、1.4A/相
(電流値はスイッチで切り替え)
ステップ角 フルステップ(FULL) ハーフステップ(HALF)
機能 ・パルス入力方式切替
・自動カレントダウン(A.CD)
・自動カレントオフ(A.CO)
・駆動電流オフ(CO)
・励磁原点信号(MONI)出力
・オーバーヒート(HEAT)信号出力
・電流設定切替
信号入力 1パルス方式(PULSE、CW/CCW)、2パルス方式(CW、CCW)、カレントオフ(CO)
 ・フォトカプラ入力 入力抵抗 220Ω
 ・入力信号電圧 L:0-0.5V H:4-5V
信号出力 励磁原点信号(MONI) オーバーヒート(HEAT)
 ・フォトカプラ オープンコレクタ出力 25V 10mA 以下
絶縁耐圧 常温・常湿において、各端子間に3.0KV 60Hzを1秒間印加しても異常を認めない
 ・電源入力・モータ線 − PE端子間
 ・電源入力・モータ線 − 信号入出力端子間
絶縁抵抗 常温・常湿において、DC500Vメガーで測定した値が100MΩ以上
 ・電源入力・モータ線 − PE端子間
 ・電源入力・モータ線 − 信号入出力端子間
使用周囲温度・湿度 0〜+40℃ 、 80%以下  凍結・結露なきこと
保存周囲温度・湿度 -10〜+60℃ 、 80%以下  凍結・結露なきこと
使用高度 海抜1000m以下
雰囲気 腐食性ガス、引火性ガス、塵埃のない室内、水やオイルがかからないこと
質量 700g以下
外形寸法 165×138×48mm
付属品 取付金具・・・2種類(外形図参照) 、 皿ネジM3X8・・・4個
対象モータ PCE5641-AC(BC) 、 PCE5661-AC(BC)、PCE5691-AC(BC)
PCE5961-AC(BC) 、 PCE5991-AC(BC)、PCE59131-AC(BC)

PF564-AC(BC) 、 PF566-AC(BC)、PF569-AC(BC)
PF596-AC(BC) 、 PF599-AC(BC)、PF5913-AC(BC)

(PFシリーズはCEマーキング未対応です。ACは片軸、BCは両軸を表します。)
