トルク特性図  外系図





  CEマーキング対応


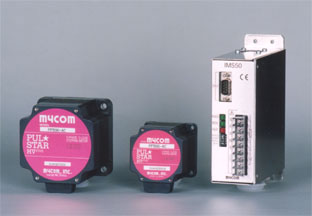

特 徴
■幅広い電源電圧、駆動電流に対応
 ○AC100〜120V入力 : IMS51-110(1.4A/相) IMS51-210(2.8A/相)
 ○AC200〜220V入力 : IMS51-120(1.4A/相) IMS51-220(2.8A/相)
■コンパクトサイズ

 ○1.4A/相タイプ 従来品と比較し約80%のコンパクトサイズ(当社比:UPS52シリーズ)
 ○2.8A/相タイプ 従来品と比較し約60%のコンパクトサイズ(当社比:UPS53シリーズ)
■CEマーキング対応(EN60950)

取扱説明書(PDFファイル)
ダウンロード Ver.I

仕 様
型式 IMS51-110 IMS51-210 IMS51-120 IMS51-220
電源電圧 AC100〜120V±10% 50/60Hz AC200〜220V±10% 50/60Hz
駆動方式 スターバイポーラ方式
出力電流 1.4A/相 2.8A/相 1.4A/相 2.8A/相
消費電流 400VA以下 650VA以下 500VA以下 850VA以下
機能 ・自動カレントダウン(IMS51-120を除く)  ・自動カレントオフ  ・出力電流オフ
・励磁タイミング信号出力  ・オーバーヒート信号出力



入力形式 フォトカプラ入力 入力抵抗 390Ω   入力信号電圧 L:0〜0.5V H:4〜5V
・CW (PULSE) CW方向動作パルス指令入力  (1パルス入力方式時には動作指令パルス入力)
・CCW(CW/CCW) CCW方向動作パルス指令入力 (1パルス入力方式時には回転方向入力)
・CO入力 モータの励磁・無励磁状態を制御出来ます
 ・Hレベル:励磁オフ
 ・Lレベル:励磁オン



出力形式 フォトカプラ オープンコレクタ出力 制御容量 25V 10mA以下
・MONI 出力励磁パターンが励磁原点にある時に信号を出力します
・HEAT ドライバ内の放熱器の温度が70℃を超えた時に信号を出力します
絶縁耐圧 常温・常湿において、電源入力・モータ線一括端子←→PE端子間 、 電源入力・モータ線一括端子←→信号入力端子間に2.0kV(60Hz)を印加しても異常を認めない 常温・常湿において、電源入力・モータ線一括端子←→PE端子間 、 電源入力・モータ線一括端子←→信号入力端子間に3.0kV(60Hz)を印加しても異常を認めない
絶縁抵抗 常温・常湿において、電源入力・モータ線一括端子←→PE端子間 、 電源入力・モータ線一括端子←→信号入力端子間をDC500Vメガーで測定した値が100MΩ以上
使用周囲温度・湿度  0 〜 +40℃ 、 80%以下  凍結・結露なきこと
保存周囲温度・湿度 -10 〜 +60℃ 、 80%以下  凍結・結露なきこと
外形寸法 165×126×50mm 外形寸法図
質量 1000g

ドライバ・モータ 組み合わせ一覧表
モータ種類 セット型式 モータ型式 ドライバ型式 相電流 電源電圧
PCEシリーズ IMS51-110-5641AC(BC)
IMS51-110-5661AC(BC)
IMS51-110-5691AC(BC)
IMS51-110-5961AC(BC)
IMS51-110-5991AC(BC)
IMS51-110-59131AC(BC)
PCE5641-AC(BC)
PCE5661-AC(BC)
PCE5691-AC(BC)
PCE5961-AC(BC)
PCE5991-AC(BC)
PCE59131-AC(BC)
IMS51-110 1.4A/相 AC100−120V
PCE高速
シリーズ
IMS51-210-5692AC(BC)
IMS51-210-5962AC(BC)
IMS51-210-5992AC(BC)
IMS51-210-59132AC(BC)
PCE5692-AC(BC)
PCE5962-AC(BC)
PCE5992-AC(BC)
PCE59132-AC(BC)
IMS51-210 2.8A/相
PCEシリーズ IMS51-120-5641AC(BC)
IMS51-120-5661AC(BC)
IMS51-120-5691AC(BC)
IMS51-120-5961AC(BC)
IMS51-120-5991AC(BC)
IMS51-120-59131AC(BC)
PCE5641-AC(BC)
PCE5661-AC(BC)
PCE5691-AC(BC)
PCE5961-AC(BC)
PCE5991-AC(BC)
PCE59131-AC(BC)
IMS51-120 1.4A/相 AC200−220V
PCE高速
シリーズ
IMS51-220-5692AC(BC)
IMS51-220-5962AC(BC)
IMS51-220-5992AC(BC)
IMS51-220-59132AC(BC)
PCE5692-AC(BC)
PCE5962-AC(BC)
PCE5992-AC(BC)
PCE59132-AC(BC)
IMS51-220 2.8A相
注)PCE5□□□-ACは片軸シャフトです。PCE5□□□-BCは両軸シャフトです。
  上記モータのほかに、電磁ブレーキ付き、ギア付きモータにも対応しております。

オプション品

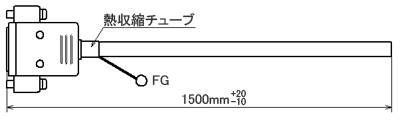

・CN1用パルスケーブル
 型番:OPC-DS9P15
 コネクタ:9ピンDサブコネクタ
 ケーブル:AWG28 シールドつき多芯ツイストペアケーブル 1.5m

ピン番号 1 2 3 4 5 6 7 8 9
絶縁体色 黄色
ライン色 なし なし なし なし なし

・モータケーブル
 型番 OMC-NC5P15
 ケーブル:AWG20 両端切り シールドなし多芯ケーブル 1.5m


※ご注文の際は、モータ・ドライバセットでお願いします。
※製品改良のため、お断りなく仕様変更することがあります。ご了承下さい。
