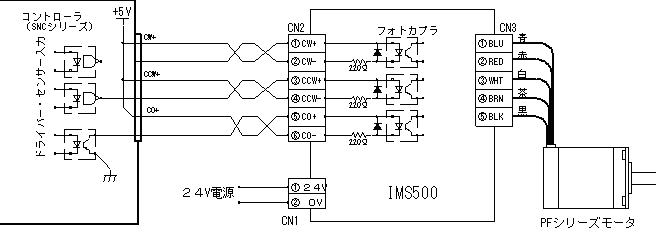

接続図

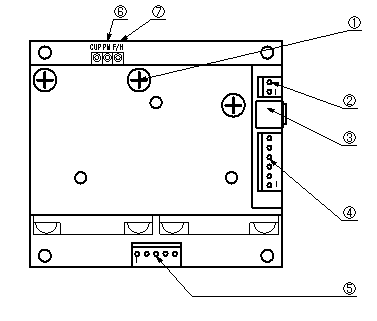

各部の名称および機能

(1)フレームグランド端子(FG)

(2)電源接続コネクタ(CN-1)

(3)電流調整ボリューム(C.ADJ)

(4)信号入力コネクタ(CN-2)

(5)モータ接続コネクタ(CN-3)

(6)パルス入力方式切替(PM)

(7)分解能切替(F/H)

機能説明
(1)カレントオフ機能(CO)

CN-2のCO±間の信号で、モータの励磁・無励磁状態を制御できます。
 Hレベル:励磁オフ
 Lレベル:励磁オン
(2)自動カレントダウン機能(A.CD)

モータ停止 約0.1s後にモータ駆動電流値を通常時の約50%まで自動的に下げ、モータの発熱を低減します
(3)パルス入力方式切替(2P/1P)

駆動パルスの入力方式を、2パルス方式または1パルス方式に切り替えます
(4)分解能切替(F/H)

ドライバの励磁方式を変更し、分解能を設定します
 F(フルステップ):4相励磁
 H(ハーフステップ):4-5相励磁
(5)電源接続コネクタ(CN-1)

DC24V 電源へ接続します。
電線はAWG22(0.5mm2)以上を使用して下さい
電源接続コネクタ CN-1
ピン番号 信号名
1 +24V
2 0V
(6)信号入出力コネクタ(CN-2)

駆動パルス、カレントオフ信号を接続します
信号入力コネクタ CN-2
ピン番号 信号名
1 CW+
2 CW-
3 CCW+
4 CCW-
5 CO+
6 CO-
(7)モータ接続コネクタ(CN-3)

モータリード線の色に合わせて接続します
モータ接続コネクタ CN-3
ピン番号 信号名
1 BLU
2 RED
3 WHT
4 BRN
5 BLK
(8)フレームグランド端子(FG)

装置の保護接地端子と接続します
