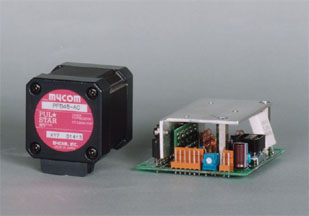

概 要
IMS500シリーズは、入力電源電圧DC24V±10%、駆動電流MAX1.4A/相、超コンパクト
サイズを誇る５相ステッピングモータ・ドライバセットです。
特 徴
■超コンパクトサイズ
○60.0×67.0×24.6（mm）
■励磁機能・パルス入力方式の選択が可能
■自動カレントダウン機能搭載
| 取扱説明書（PDFファイル） | |
| ダウンロード | Ver.H |

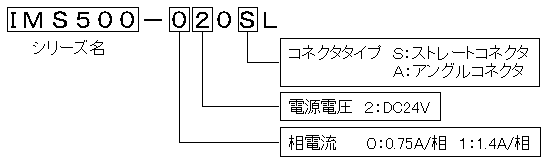

| 型式 | IMS500-020(S/A)L | IMS500-120(S/A)L | |||
| 電源電圧 | DC24V±10% | ||||
| 駆動方式 | スターバイポーラ方式 | ||||
| 分解能 | 1/1 1/2 基本ステップ角はモータにより異なります （0.72°、0.36°の2種類） | ||||
| 出力電流 | 0.75A/相 | 1.4A/相 | |||
| 機能 | ・自動カレントダウン ・出力電流オフ機能 | ||||
| 信 号 入 力 |
入力形式 | フォトカプラ入力 入力抵抗 220Ω 入力信号電圧 L：0〜0.5V H：4〜5V | |||
| ・CW （PULSE） | CW方向動作パルス指令入力 （1パルス入力方式時には動作指令パルス入力） | ||||
| ・CCW（CW/CCW） | CCW方向動作パルス指令入力 （1パルス入力方式時には回転方向入力） | ||||
| ・CO入力 | モータの励磁・無励磁状態を制御出来ます ・Hレベル：励磁オフ ・Lレベル：励磁オン |
||||
| 絶縁抵抗 | 常温・常湿において、電源入力・モータ線一括端子−放熱板、電源入力・モータ線一括端子−信号入力端子間をDC500メガーで測定した値が100MΩ以上 | ||||
| 使用周囲温度・湿度 | 0〜+40℃ 、 80%以下 凍結・結露なきこと | ||||
| 保存周囲温度・湿度 | -10〜+60℃ 、 80%以下 凍結・結露なきこと | ||||
| 外形寸法 | 67.0×60.0×24.6mm 外形寸法図 | ||||
| 質量 | 75g | ||||
| モータ種類 | セット型式 | モータ型式 | ドライバ型式 | 相電流 | 電源電圧 | |
| PEEシリーズ | IMS500-020L-533EA(B) IMS500-020L-535EA(B) |
PEE533-A(B) PEE535-A(B) |
IMS500-020L | 0.75A/相 | DV24V | |
| PFシリーズ | IMS500-020L-543AC(BC) IMS500-020L-544AC(BC) IMS500-020L-545AC(BC) |
PF543-AC(BC) PF544-AC(BC) PF545-AC(BC) |
IMS500-020L | |||
| IMS500-120L-564AC(BC) IMS500-120L-566AC(BC) IMS500-120L-569AC(BC) |
PF564-AC(BC) PF566-AC(BC) PF569-AC(BC) |
IMS500-120L | 1.4A/相 | |||
