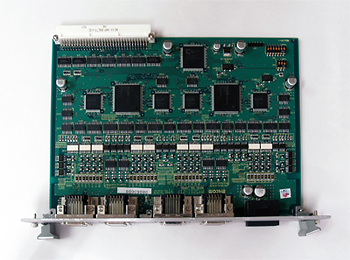

特 徴
■RoHS指令適合品
■独自技術で開発した、1チップ2軸のモータを制御するパルスジェネレータLSI 「MPG2031」 を搭載
■1ボードで最大8軸の制御が可能
■加減速形状は任意形状加減速(S字加減速)・台形駆動
■最大出力パルス1.6MHz
■直線補間駆動が可能
■多軸同期スタート機能
項目 | 内容 | |||
制御方式 | カスタムLSI MPG2031コマンド指令 | |||
VMEバス仕様 | バイトアクセス:偶数アドレス ワードアクセス:上位バイト |
|||
制御軸数 | 8軸 (軸名はA、B、C、D、E、F、G、H) | |||
対象モータ | ステッピングモータ、パルス列入力サーボモータ | |||
基準クロック | 3.2768MHz | |||
出力パルスレート | 約0.1Hz〜1.6384MHz | |||
加減速傾斜 | 約4.9Hz/sec〜約81.9MHz/sec | |||
設定パルス数 | 1〜16,777,215パルス | |||
パルス出力 | 出力パルス形式 | 1クロック/2クロック設定 | ||
CWクロック方式 | フォワード/リバース設定 | |||
出力信号 | オープンコレクタ | |||
論理 | 正論理/負論理設定 | |||
加減速方式 | 任意形状加減速駆動/直線加減速駆動設定 | |||
機能 | PTP位置決め、直線補間位置決め(2〜8軸までの補間が可能)、 原点サーチ、エンコーダ信号からの途中割り込み機能 |
|||
ドライバ制御出力 | 信号内容 | 励磁オフ、サーボオン/オフ、リセット | ||
出力回路 | フォトカプラ出力 | |||
制御内容 | 10mA以下 耐圧35V | |||
ドライバ制御入力 | 信号内容 | ドライバアラーム、インポジション 論理設定可 汎用入力 | ||
出力回路 | フォトカプラ入力 | |||
制御内容 | 最大10mA 外部入力電源24V使用 | |||
エンコーダ入力 | 信号内容 | A/B/Z相 Z相のみ論理設定可 | ||
出力回路 | RS422レシーバ設定 | |||
制御内容 | 最大10mA 外部入力電源5V使用(フォトカプラ時) | |||
センサ入力 | 信号内容 | 両端オーバーラン、ニア原点 論理設定可 | ||
出力回路 | フォトカプラ入力 | |||
制御内容 | 最大10mA 外部入力電源24V使用 | |||
割り込みI/F | 割込レベル | IRQ1〜6設定 | ||
ボードセレクト | A13〜15で0xff0000〜0x0ffffffeのアクセス可能 0x2000を占有 | |||
電源 | バスロジック電源 | DC+5V ±5% 1.0A以下 | ||
センサI/F用電源 | DC+24V (外部) 0.6A以下 | |||
ドライバ制御用電源 | DC+5V (外部) 0.5A以下 | |||
外形寸法 →外形図 | 233.35×160.0×40.0mm | |||
質量 | 約400g | |||
