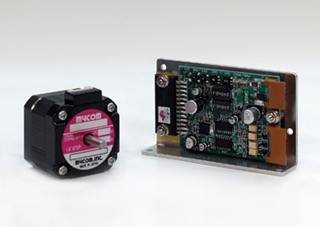

<特徴>
■基本ステップ角を最大16分割可能

■駆動電流設定はスイッチで切替

■付加機能として励磁原点信号(MONI)出力機能と、カレントオフ機能を搭載したモデルを用意

■コンパクトサイズ

取扱説明書(PDFファイル)
ダウンロード Ver.E

項目 IMS204-120L□ IMS204-120FL□ IMS204-220L□ IMS204-220FL□
電源電圧 DC24V±10%
消費電力 40W以下 80W以下
駆動方式 バイポーラ定電流方式
駆動電流 Max 1.0A/相 Max 2.0A/相
対応モータ電流 バイポーラ:1.0A/相
バイポーラ:0.75A/相
バイポーラ:2.0A/相
バイポーラ:1.5A/相
基本ステップ角 1.8°
分解能 1/1 、 1/2 、 1/8 、 1/16
機能 標準 ・分解能切替 ・駆動電流切替 ・入力パルス方式切替
・自動カレントダウン
安全 ・パワーLED(Powerインジケータ) ・電流保護回路 ・過電流保護装置(タイプ FFx1)
付加 ・励磁原点信号
 (MONI)出力
・カレントオフ機能
・励磁原点信号
 (MONI)出力
・カレントオフ機能
入力パルス方式 2パルス入力方式(CW、CCW) / 1パルス入力方式(PULSE、CW/CCW)
信号入力 ・フォトカプラ入力 入力抵抗220Ω
・入力信号電圧 L:0-0.5V H:4-5V
励磁原点信号出力
(MONI出力)
・フォトカプラオープンコレクタ出力
制御容量25V
10mA以下
・フォトカプラオープンコレクタ出力
制御容量25V
10mA以下
絶縁抵抗 常温・常湿において、DC500Vメガーで測定した値が100MΩ以上
 電源入力・モータ線 − PE端子間
 電源入力・モータ線 − 信号入出力端子間
使用周囲温度・湿度 0〜+40℃ 、 80%以下  凍結・結露なきこと
保存周囲温度・湿度 -10〜+60℃ 、 80%以下  凍結・結露なきこと
使用高度 海抜1000m以下
雰囲気 腐食性ガス、引火性ガス、塵埃のない室内、水やオイルがかからないこと
質量 70g
外形寸法 90(W)×55(D)×20(H)mm

■型式一覧
セット型式 モータ型式 ドライバ型式 定格電流
IMS204-120(F)L□-243PA(B) PF243P-A(B) IMS204-120L□

IMS204-120FL□
0.8A
IMS204-120(F)L□-244PA(B) PF244P-A(B) 1.2A
IMS204-120(F)L□-245PA(B) PF245P-A(B)
IMS204-120(F)L□-264PA(B) PF264P-A(B) 2.0A
IMS204-120(F)L□-265PA(B) PF265P-A(B)
IMS204-120(F)L□-268PA(B) PF268P-A(B)
モータ単品の紹介ページはこちら

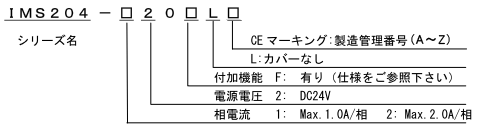

■型式の表記
