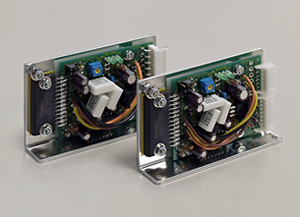

| 項目 |
IMS203-220L |
IMS203-220FL |
IMS203-420L |
IMS203-420FL |
| 電源電圧 |
DC24V±10％ |
| 消費電力 |
40W以下 |
80W以下 |
| 駆動方式 |
バイポーラ定電流方式 |
| 駆動電流 |
Max 1.0A/相 |
Max 2.0A/相 |
| 対応モータ電流 |
バイポーラ：0.4〜1.0A/相
ユニポーラ：0.8〜2.0A/相 |
バイポーラ：1.5〜2.0A/相
ユニポーラ：3.0〜4.0A/相 |
| 基本ステップ角 |
1.8° |
| 分解能 |
1/1 、 1/2 、 1/8 、 1/16 |
| 機能 |
標準 |
・分解能切替 ・駆動電流調整 ・自動カレントダウン ・カレントオフ |
| 付加 |
− |
・励磁原点信号
（MONI）出力
・電源保護回路
・パワーLED
（Powerインジケータ）
・過電流保護装置
（タイプ FFx1） |
− |
・励磁原点信号
（MONI）出力
・電源保護回路
・パワーLED
（Powerインジケータ）
・過電流保護装置
（タイプ FFx1） |
| 安全 |
| 入力パルス方式 |
1パルス入力方式（PLUSE、DIR） |
| 信号入力 |
・フォトカプラ入力 入力抵抗220Ω
・入力信号電圧 L：0-0.5V H：4-5V |
励磁原点信号出力
（MONI出力） |
・フォトカプラオープンコレクタ出力 制御容量 25V 10mA以下 |
| 絶縁抵抗 |
常温・常湿において、DC500Vメガーで測定した値が100MΩ以上
電源入力・モータ線 − PE端子間
電源入力・モータ線 − 信号入出力端子間 |
| 使用周囲温度・湿度 |
0〜+40℃ 、 80%以下 凍結・結露なきこと |
| 保存周囲温度・湿度 |
-10〜+60℃ 、 80%以下 凍結・結露なきこと |
| 使用高度 |
海抜1000m以下 |
| 雰囲気 |
腐食性ガス、引火性ガス、塵埃のない室内、水やオイルがかからないこと |
| 質量 |
90g |
100g |
| 外形寸法 |
90（W）×55（D）×20（H）mm |
90（W）×55（D）×24（H）mm |
| 付属品 |
取扱説明書（梱包10台入りに1冊）
| IMS203-220（F)L |
ハウジング（XHP-8 1個、XHP-6 1個）
コンタクト（BXH-001T-P0.6 14個） |
| IMS203-420（F)L |
ハウジング（XHP-8 1個、VHR-6N 1個）
コンタクト（BXH-001T-P0.6 8個、BVH-41T-P1.1 6個） |
|
