2相ステッピングモータ PFシリーズ ギア付

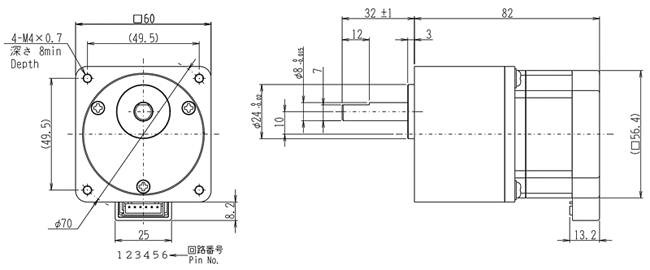

PF264PS□-A 外形図

2相ステッピングモータ 外形図
単位:mm

 XHP-6(PIN NO.)  1  2  3  4  5  6
 励磁相(PHASE)  A  Acom  /A  B  Bcom  /B
 リード線色
COLOR OF LEAD
 茶
 Brown
 黒
 Black
 橙
 Orange
 赤
 Red
 白
 White
 黄
 Yellow

 Header  JST:B6B-XH-A(LF)(SN)
 Mating connector  JST:XHP-6
