2相ステッピングモータ PFシリーズ

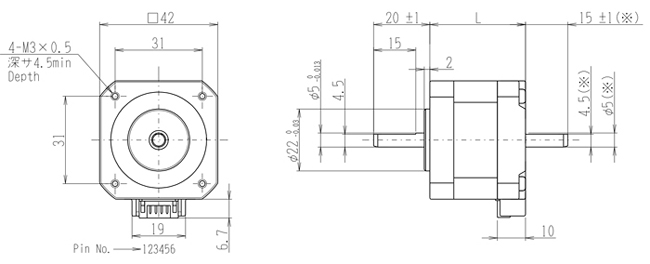

□42mm 外形図

2相ステッピングモータ 外形図
単位:mm
※両軸タイプの寸法です
 片軸  両軸  L寸法
 PF243P-A  PF243P-B  34.0mm
 PF244P-A  PF244P-B  40.0mm
 PF245P-A  PF245P-B  47.5mm

 PHR-6(PIN NO.)  1  2  3  4  5  6
 励磁相(PHASE)  /A  Bcom  /B  A  Acom  B
 リード線色
COLOR OF LEAD
 橙
 Orange
 白
 White
 黄
 Yellow
 茶
 Brown
 黒
 Black
 赤
 Red

 Header  JST:S 6B-PH-K-S
 Mating connector  JST:PHR-6
