2相ステッピングモータ PFシリーズ

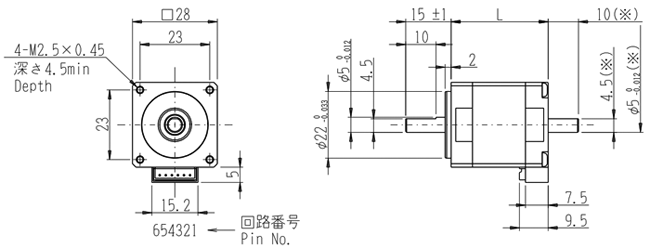

□28mm 外形図

2相ステッピングモータ 外形図
単位:mm
※両軸タイプの寸法です
 片軸  両軸  L寸法
 PF233P-A  PF233P-B  32.0mm
 PF235P-A  PF235P-B  51.5mm

 PHR-6(PIN NO.)  1  2  3  4  5  6
 励磁相(PHASE)  /B  Bcom  B  A  Acom  /A
 リード線色
COLOR OF LEAD
 黄
 Yellow
 白
 White
 赤
 Red
 茶
 Brown
 黒
 Black
 橙
 Orange

 Header  MOLEX INC:53253-0650 or 53253-0670
 Mating connector  MOLEX INC:51065-0600
