5相ステッピングモータ用ドライバ(AC電源入力タイプ)

IMS53-130

IMS53写真

従来のスターバイポーラ方式だけでなく新ペンタゴン方式の5相ステッピングモータにも対応



取扱説明書 ダウンロード

IMS53-130 取扱説明書(PDFファイル)
 ダウンロード Ver.A

仕様

型式 IMS53-130
対象モータ 5相ステッピングモータ
(スターバイポーラ定電流方式/新ペンタゴン定電流方式)
電源電圧 単相100-220V±10% 50/60Hz
消費電力 500VA 以下
駆動方式 スターバイポーラ定電流方式/新ペンタゴン定電流方式
駆動電流 0.75A/相、1.4A/相
(電流値はスイッチで切り替え)
ステップ角 フルステップ(FULL) ハーフステップ(HALF)
機能 ・パルス入力方式切替(1P/2P)
・電流設定切替(L/H)
・自動カレントダウン(ACD)
・自動カレントオフ(ACO)
・駆動電流オフ(CO)入力
・励磁原点信号(MONI)出力
・オーバーヒート(HEAT)信号出力
信号入力 1パルス方式(PULSE、CW/CCW)、2パルス方式(CW、CCW)、カレントオフ(CO)
 ・フォトカプラ入力 入力抵抗 220Ω
 ・入力信号電圧 L:0-0.5V H:4-5V
信号出力 励磁原点信号(MONI)、オーバーヒート(HEAT)
 ・フォトカプラ オープンコレクタ出力 25V 10mA 以下
絶縁耐圧 常温・常湿において、各端子間に3.0KV 60Hzを1秒間印加しても異常を認めない
 ・電源入力・モータ線 − PE端子間
 ・電源入力・モータ線 − 信号入出力端子間
絶縁抵抗 常温・常湿において、DC500Vメガーで測定した値が100MΩ以上
 ・電源入力・モータ線 − PE端子間
 ・電源入力・モータ線 − 信号入出力端子間
使用周囲温度・湿度 0〜+40℃ 、 80%以下  凍結・結露なきこと
保存周囲温度・湿度 -10〜+60℃ 、 80%以下  凍結・結露なきこと
質量 750g以下
外形寸法 165×138×48mm
付属品 取付金具・・・2種類(外形図参照) 、 皿ネジM3X8・・・4個

適用モータ

  モータ型式
片軸タイプ 両軸タイプ
新ペンタゴン結線
(山洋電気株式会社製)
SM5601-8241 SM5601-8211
SM5602-8241 SM5602-8211
SM5603-8241 SM5603-8211
SM5861-8241 SM5861-8211
SM5862-8241 SM5862-8211
 スター結線    PCE5641-AC PCE5641-BC
PCE5661-AC PCE5661-BC
PCE5691-AC PCE5691-BC
PCE5961-AC PCE5961-BC
PCE5991-AC PCE5991-BC
PCE59131-AC PCE59131-BC

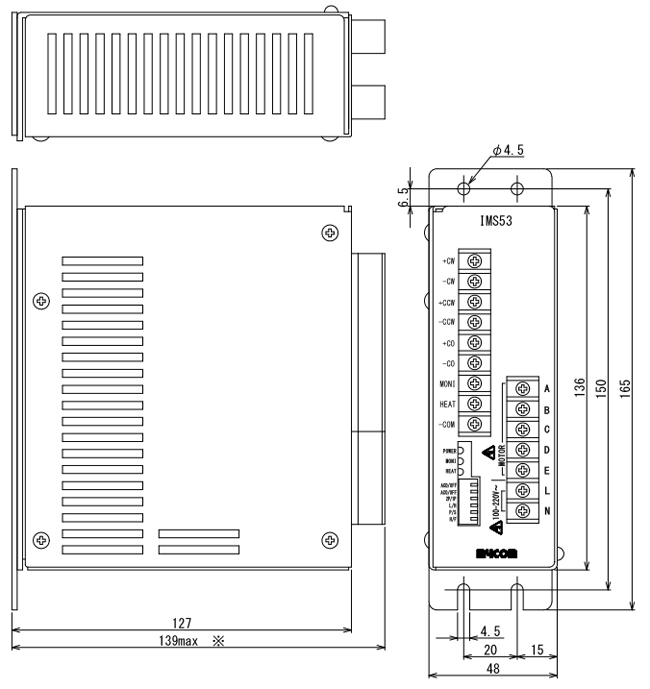

外形図1(IMS50/51シリーズ 互換取付金具 使用時)


単位:mm(ビス頭は含みません)
取付板は底面に取り付ける事も可能です

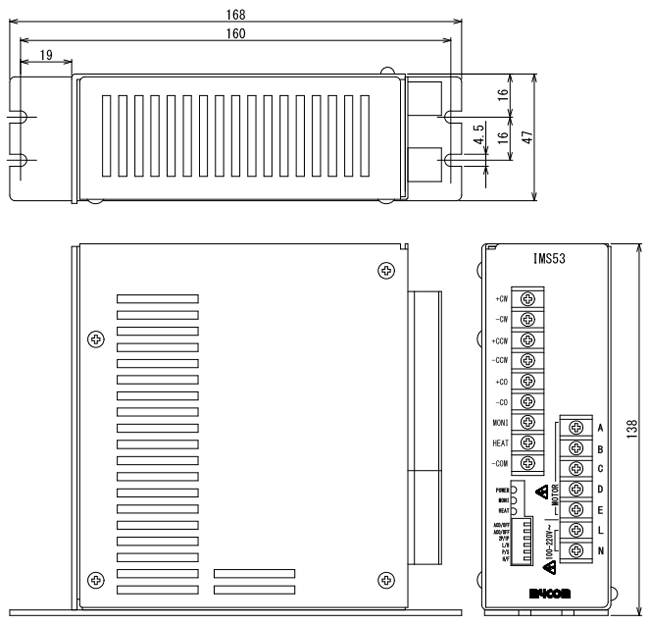

外形図2 (UPS50シリーズ 互換取付金具 使用時)


単位:mm(ビス頭は含みません)
取付板は背面に取り付ける事も可能です

トルク特性図 ダウンロード

IMS53シリーズ トルク特性図(PDFファイル)
 ダウンロード
