2相ステッピングモータ用ドライバ(DC電源入力タイプ)

IMS204シリーズ

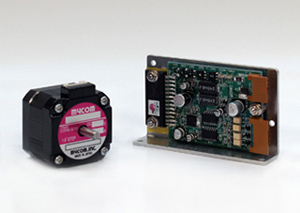

IMS204写真

■基本ステップ角を最大16分割可能
■駆動電流設定はスイッチで切替
■コンパクトサイズ



取扱説明書 ダウンロード

IMS204シリーズ 取扱説明書(PDFファイル)
 ダウンロード Ver.E

仕様

型式 IMS204-120LB  IMS204-120FLB IMS204-220LB  IMS204-220FLB
対象モータ 2相ステッピングモータ
電源電圧 DC24V±10%
消費電力 40W以下 80W以下
駆動方式 バイポーラ定電流方式
駆動電流 Max 1.0A/相 Max 2.0A/相
対応モータ電流 バイポーラ:1.0A/相
バイポーラ:0.75A/相
バイポーラ:2.0A/相
バイポーラ:1.5A/相
基本ステップ角 1.8°
分解能 基本ステップ角を 1/1 、 1/2 、 1/8 、 1/16 分割
機能 標準 ・分解能切替 ・駆動電流切替 ・入力パルス方式切替 ・自動カレントダウン
安全 ・パワーLED(Powerインジケータ) ・電流保護回路 ・過電流保護装置(タイプ FFx1)
付加 ・励磁原点信号
(MONI)出力
・カレントオフ機能
・励磁原点信号
(MONI)出力
・カレントオフ機能
入力パルス方式 2パルス入力方式(CW、CCW) / 1パルス入力方式(PULSE、CW/CCW)
信号入力 ・フォトカプラ入力 入力抵抗 220Ω
・入力信号電圧 L:0-0.5V H:4-5V
励磁原点信号出力
(MONI出力)
フォトカプラオープンコレクタ出力
制御容量25V 10mA以下
フォトカプラオープンコレクタ出力
制御容量25V 10mA以下
絶縁抵抗 常温・常湿において、DC500Vメガーで測定した値が100MΩ以上
 ・電源入力・モータ線 − PE端子間
 ・電源入力・モータ線 − 信号入出力端子間
使用周囲温度・湿度 0〜+40℃ 、 80%以下  凍結・結露なきこと
保存周囲温度・湿度 -10〜+60℃ 、 80%以下  凍結・結露なきこと
質量 約70g
外形寸法 90(W)×55(D)×20(H)mm

適用モータ

モータ型式(ユニポーラ)
片軸タイプ 両軸タイプ
PF243P-A PF243P-B
PF244P-A PF244P-B
PF245P-A PF245P-B
PF264P-A PF264P-B
PF265P-A PF265P-B
PF268P-A PF268P-B

外形図1 (IMS204-120LB/IMS204-220LB)


単位:mm(ビス頭は含みません)

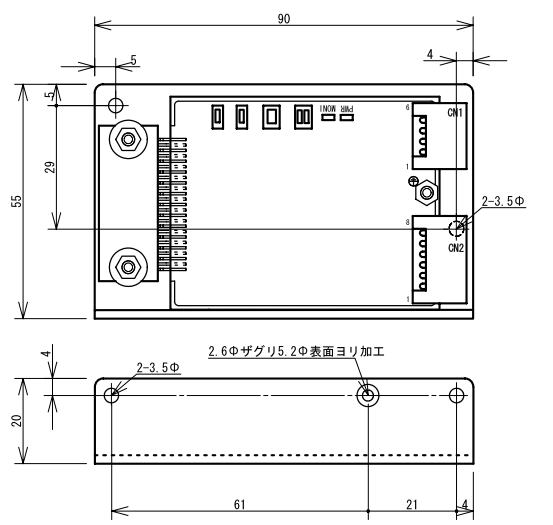

外形図2 (IMS204-120FLB/IMS204-220FLB)


単位:mm(ビス頭は含みません)

トルク特性図 ダウンロード

IMS204シリーズ トルク特性図(PDFファイル)
 ダウンロード
