■ 画像認識により基板の位置ズレを高精度に補正
■ Z軸にはレーザ変位センサを搭載し、ノズルと基板の高さを±20μm以下で補正
■ X軸450mm Y軸300mmのワイドストロークにより、Mサイズ基板(330m×250mm)にも対応
■ 駆動軸には独自技術で開発したモータ・ドライバを搭載し、高精度な位置決めを実現
■ クリーム半田塗布に必要な機能を高次元にバランス良く搭載し、ローコスト化を実現!

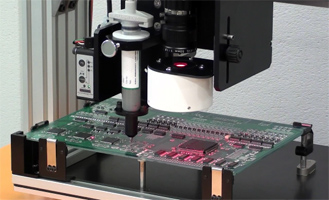

<Z軸 ツール部> カメラユニット、レーザ変位センサを搭載 |
Mサイズ基板まで対応したワイドストローク |
---|
<1>クリーム半田塗布 | <2>部品実装 | <3>リフロー後 |
---|---|---|
項目 | 内容 | |
---|---|---|
型式 | MR-350DS | |
軸数 | 3軸(X・Y・Z軸 | |
動作範囲 | X・Y軸 | 450mm×300mm |
Z軸 | 50mm | |
対応基板サイズ | 330mm×250mm以下 | |
最大可搬質量 | ワーク | 4.5kg (基板取付治具3.5kg含む |
ツール | 2kg (ディスペンサーヘッド約1.5kgを含む) | |
移動速度 | X・Y軸 | 0.1〜300mm/sec |
Z軸 | 0.1〜150mm/sec | |
位置繰り返し精度 | X・Y軸 | ±0.01mm以下 |
Z軸 | ±0.01mm以下 | |
分解能 | X・Y軸 | 1μm |
Z軸 | 1μm | |
操作スイッチ | 非常停止、スタート、リセット、原点復帰 | |
ダウンロードプログラム数 | 8プログラム | |
汎用入出力 | 入力:8点 出力:6点 | |
専用入出力 | 入力 | Z軸補正動作用入力、プログラム起動、外部非常停止、 リセット、原点復帰開始 |
出力 | Z軸補正動作用出力、ツールON、レディ、移動中、 エラー、原点位置 |
|
インターフェース | RS232C (USB変換可) | |
画像認識仕様 | インターフェース | USB2.0準拠 (バスパワー動作) |
撮影解像度 | 水平640×垂直480 | |
Z軸補正装置仕様 | 検知方式 | 赤色半導体レーザ(クラス2) |
高さ補正精度 | ±0.02mm | |
基準検知距離 | 80mm | |
入力電源 | 100V 3A以下 | |
周囲環境 | 動作時 | 温度:0〜40℃ 湿度:30〜80% 凍結・結露なきこと |
保存時 | 温度:0〜60℃ 湿度:20〜90% 凍結・結露なきこと | |
外形寸法 | 614mm(W)×582mm(D)×610mm(H) | |
質量 | 約40kg |
