仕　様

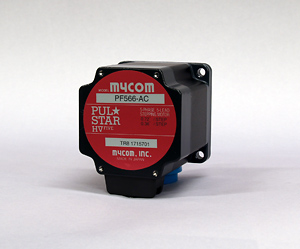

型式	片軸	PF543-AC	PF544-AC	PF545-AC	PF564-AC	PF566-AC
	両軸	PF543-BC	PF544-BC	PF545-BC	PF564-BC	PF566-BC
励磁最大静止トルク		1.3kgf・cm 0.13N・m	1.8kgf・cm 0.18N・m	2.4kgf・cm 0.24N・m	4.2kgf・cm 0.42N・m	8.3kgf・cm 0.83N・m
ロータ慣性モーメント		35gcm2 35×10-7kg・m2	54gcm2 54×10-7kg・m2	68gcm2 68×10-7kg・m2	175gcm2 175×10-7kg・m2	280gcm2 280×10-7kg・m2
基本ステップ角		0.72°
定格電流		0.75A/相			1.4A/相
絶縁耐圧		常温常湿において、モータコイル・ケース間に50Hz、1.0kVを1分間印加しても異常を認めない
絶縁階級		B種（130℃）
絶縁抵抗		常温常湿において、モータコイル・ケース間をDC500Vメガーで測定した値が100MΩ以上
使用周囲温度		-10℃〜+50℃
質量		0.25kg	0.3kg	0.4kg	0.6kg	0.8kg

モータ型式をクリックすると各外形図にジャンプします。

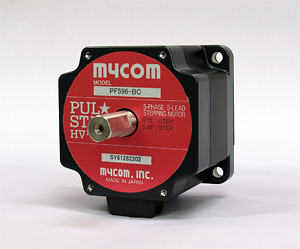

型式	片軸	PF569-AC	PF596-AC	PF599-AC	PF5913-AC
	両軸	PF569-BC	PF596-BC	PF599-BC	PF5913-BC
励磁最大静止トルク		16.6kgf・cm 1.66N・m	21.0kgf・cm 2.1N・m	41.0kgf・cm 4.1N・m	63.0kgf・cm 6.3N・m
ロータ慣性モーメント		560gcm2 560×10-7kg・m2	1400gcm2 1400×10-7kg・m2	2700gcm2 2700×10-7kg・m2	4000gcm2 4000×10-7kg・m2
基本ステップ角		0.72°
定格電流		1.4A/相
絶縁耐圧		常温常湿において、モータコイル・ケース間に50Hz、1.0kVを1分間印加しても異常を認めない
絶縁階級		B種（130℃）
絶縁抵抗		常温常湿において、モータコイル・ケース間をDC500Vメガーで測定した値が100MΩ以上
使用周囲温度		-10℃〜+50℃
質量		1.3kg	1.7kg	2.8kg	3.8kg

モータ型式をクリックすると各外形図にジャンプします。
