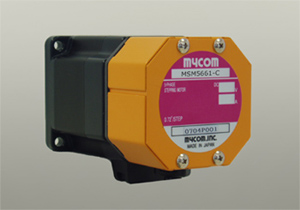

MSMシリーズ エンコーダ付低振動モータ








概 要
 PCEシリーズモータにインクリメンタル・エンコーダをセットし、さらにMYCOM製ダンパーを一体化する事により低振動化を実現した5相ステッピングモータです。

特 徴
 ○分解能:500P/Rのインクリメンタル方式・エンコーダをユニット化
 ○エンコーダ部仕様
   電源:5V±5%
   出力信号:3チャンネル A・B・Z
   出力回路形式:オープンコレクタ
 ○MYCOM製ダンパーを一体化する事により、ステッピングモータの振動を限界まで抑制可能

仕 様
モータ型式 MSM5641-500EC MSM5661-500EC MSM5691-500EC




相数 5相
励磁最大静止トルク 4.0kgf・cm
0.4N・m
7.6kgf・cm
0.76N・m
15.8kgf・cm
1.58N・m
ロータ慣性モーメント 175gcm2
175×10-7kg・m2
280gcm2
280×10-7kg・m2
560gcm2
560×10-7kg・m2
基本ステップ角 0.72°
定格電流 1.4A/相
絶縁耐圧 常温常湿において、モータコイル・ケース間に50Hz、1.0kVを1分間印加しても異常を認めない
絶縁階級 B種(130℃)
絶縁抵抗 常温常湿において、モータコイル・ケース間をDC500Vメガーで測定した値が100MΩ以上
周囲使用温度 0℃〜+40℃
その他 キャプタイヤケーブル(リード線5本AWG22)
ケーブル長さ 65cm






出力形式 インクリメンタル
分解能 500P/R
電源 5V±5%
消費電流 85mA MAX
動作温度 0〜70℃
回転速度 MAX 30,000RPM
回転加速度 250,000rad/sec
出力回路形式 オープンコレクタ
出力信号 3チャンネル A・B・Z
最大許容出力電圧 40V (MAX)
最大出力電流 30mA (MAX)
その他 キャプタイヤケーブル(シールドケーブル使用、リード線6本 AWG20)
ケーブル長さ 65cm

モータ型式をクリックすると外形図が開きます。
