ステッピングモータには、パルス信号によるオープンループ制御が可能、停止時での高保持トルク、高分解能による位置決め制御などの優れた特徴がありますが、弱点として振動や騒音を挙げる事ができます。
モータシャフトに現れる振動の低減には、低コストで簡単に装着できるマイコムのFine
Damperを用いることで解決できます。
 |
Fine Damper Kits |
特 徴
■ 低速域から高速域までモータの振動を最大限に抑制
■ 振動による脱調を回避し、モータが持つトルク・速度性能を最大限に発揮

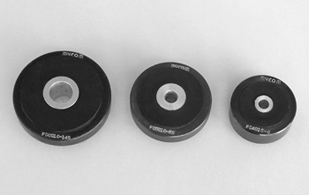

■ 2相/5相ステッピングモータの□42〜□85まで幅広いモータに対応したラインナップ

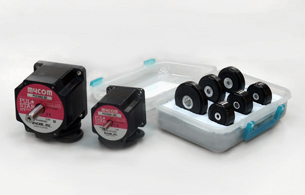

■ 全6種類のダンパーをパッケージ化した「Fine Damper Kits」
|
＜ダンパー型式/対応モータ一覧＞
| 適応モータ |
ダンパー型式 |
| 相 |
サイズ |
FD4015 |
FD5010 |
FD6010 |
| -5 |
-6 |
-8 |
-6S |
-8S |
-14S |
| 2相 |
□42 |
● |
|
|
|
|
|
| □56 |
|
● |
|
● |
|
|
| □85 |
|
|
|
|
|
● |
| 5相 |
□42 |
● |
|
|
|
|
|
| □60 |
|
|
● |
|
● |
|
| □85 |
|
|
|
|
|
● |
|
|
|

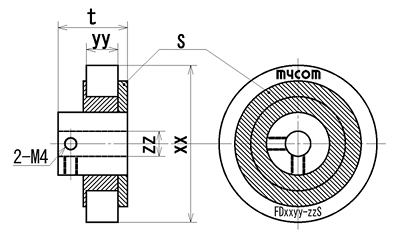

| ダンパー型式説明 |
| 「FD xx yy - zz □」 |
| FD |
シリーズ名 （Fine Damper） |
| xx |
イナーシャの直径 （mm） |
| yy |
イナーシャの厚み （mm） |
| zz |
モータのシャフト径 （mm） |
| □ |
S：側面ゴム付き |
| なし：側面ゴムなし |
|
 |
ダンパー型式
（外形図リンク） |
慣性モーメント
（g･cm2） |
φ径
（mm） |
xx
（mm） |
yy
（mm） |
zz
（mm） |
t
（mm） |
質量
（g） |
| FD4015-5 |
276 |
5 |
40 |
15 |
5 |
22 |
120 |
| FD4015-6 |
276 |
6.35 |
40 |
15 |
6.35 |
22 |
120 |
| FD4015-8 |
276 |
8 |
40 |
15 |
8 |
22 |
120 |
| FD5010-6S |
439 |
6.35 |
50 |
10 |
6.35 |
22 |
124 |
| FD5010-8S |
439 |
8 |
50 |
10 |
8 |
22 |
124 |
| FD6010-14S |
966 |
14 |
60 |
10 |
14 |
22 |
190 |
（製品型式をクリックすると外形図を表示します）
| ＜振動特性比較＞ |

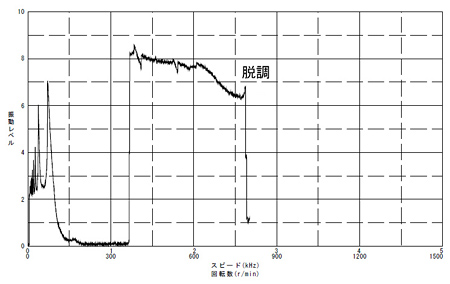

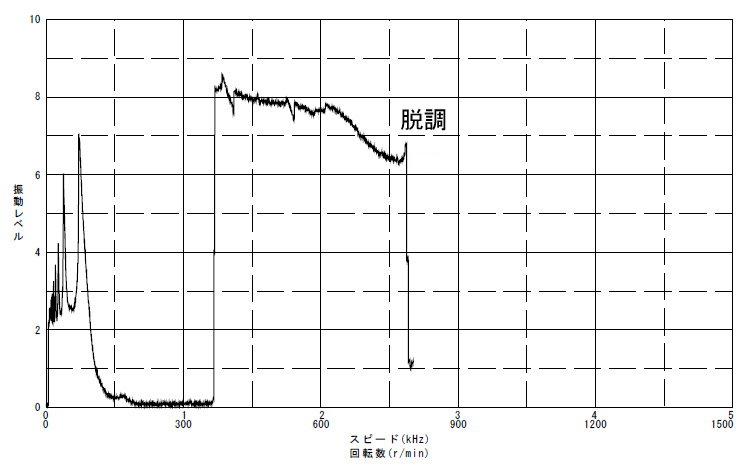

「ダンパー未装着時の速度-振動特性」 |
| |

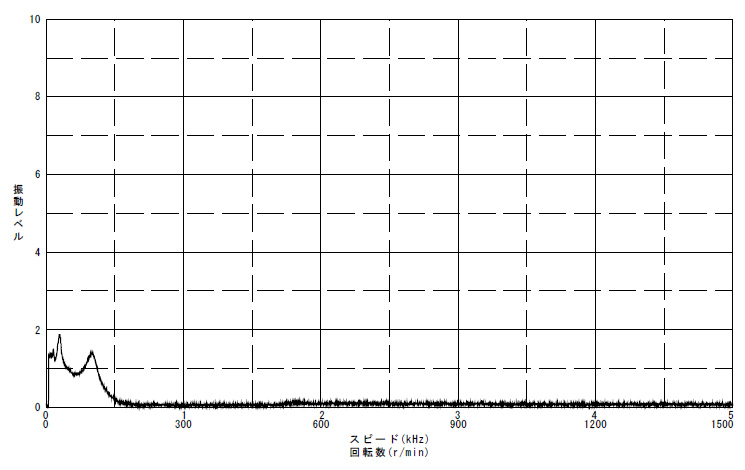

「Fine Damper 装着時の速度-振動特性」 |
（各特性図をクリックすると拡大表示します） |
|
