概 要

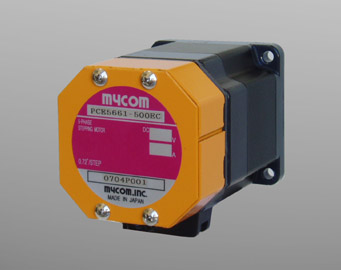

　PCEシリーズモータにインクリメンタル・エンコーダをセットした　5相ステッピングモータです。

動作風景紹介ビデオ

エンコーダ付き5相ステッピングモータ紹介ビデオ

640×480（750kbps） Windows Media Player用

　注）WMVムービーが再生されない場合は最新版のWindows Media Playerをダウンロードしてください。
　　　WMVファイルはストリーミング再生用ですが、回線等の状況により再生までに時間がかかる
　　　場合がありますので、ご了承願います。
　　　動画がコマ落ちするような場合は、ファイルを右クリックし、「対象をファイルに保存」で
　　　ローカルハードディスク内に保存した後に再生していただくと正常に表示される場合がございます。

仕 様

モータ型式		PCE5641-500EC	PCE5661-500EC	PCE5691-500EC
モ ｜ タ 仕 様	相数	5相
	励磁最大静止トルク	4.0kgf･cm 0.4N･m	7.6kgf･cm 0.76N･m	15.8kgf･cm 1.58N･m
	ロータ慣性モーメント	175gcm2 175×10-7kg・m2	280gcm2 280×10-7kg・m2	560gcm2 560×10-7kg・m2
	基本ステップ角	0.72°
	定格電流	1.4A/相
	絶縁耐圧	常温常湿において、モータコイル・ケース間に50Hz、1.0kVを1分間印加しても異常を認めない
	絶縁階級	B種（130℃）
	絶縁抵抗	常温常湿において、モータコイル・ケース間をDC500Vメガーで測定した値が100MΩ以上
	周囲使用温度	-10℃〜+50℃
	その他	キャプタイヤケーブル（リード線5本AWG22）
	ケーブル長さ	65cm
エ ン コ ｜ ダ 仕 様	出力形式	インクリメンタル
	分解能	500P/R
	電源	5V±5％
	消費電流	85mA　MAX
	動作温度	0〜70℃
	回転速度	MAX 30,000RPM
	回転加速度	250,000rad/sec
	出力回路形式	オープンコレクタ
	出力信号	3チャンネル　A・B・Z
	最大許容出力電圧	40V　（MAX）
	最大出力電流	30mA （MAX）
	その他	キャプタイヤケーブル（シールドケーブル使用、リード線6本 AWG20）
	ケーブル長さ	65cm

モータ型式をクリックすると外形図が開きます。
