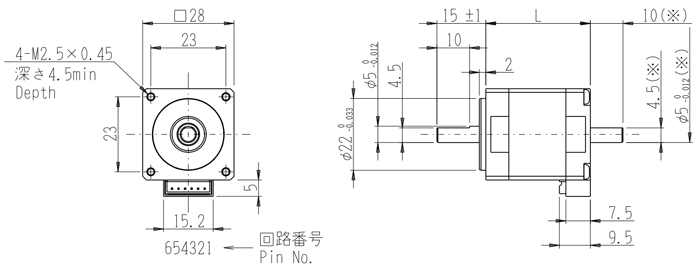

※両軸タイプのみの寸法です
| PHR-6(PIN NO.) | 1 | 2 | 3 | 4 | 5 | 6 |
| 励磁相（PHASE） | /B | Bcom | B | A | Acom | /A |
| リード線色 COLOR OF LEAD |
黄 Yellow |
白 White |
赤 Red |
茶 Brown |
黒 Black |
橙 Orange |
| 片軸 | 両軸 | L寸法 L（mm） |
| PF233P-A | PF233P-B | 32.0 |
| PF235P-A | PF235P-B | 51.5 |
| Header | MOLEX INC:53253-0650 or 53253-0670 |
| Mating connector | MOLEX INC:51065-0600 |
