このコーナーでは、技術研究所をはじめとするマイコムの技術現場の最新情報を紹介しています。

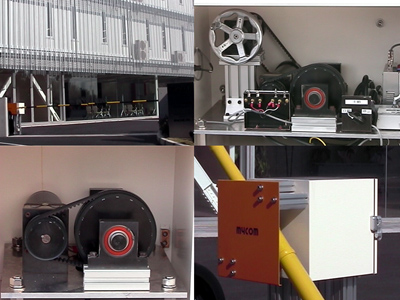

 今年10月に開設しましたVEST研究所の入り口に設置しています、独自技術で設計・開発したゲート遮断機「VG-4000」を動画でご紹介致します。
 このVG-4000は駆動部にマイコム製のステッピングモータ・ドライバ・コントローラが搭載されています。

ゲート遮断機 「VG-4000」 動画
高画質版 低画質版
g200812-01.wmv
640×480(750kbps)
Windows Media Player用
g200812-02.wmv
320×240(290kbps)
Windows Media Player用

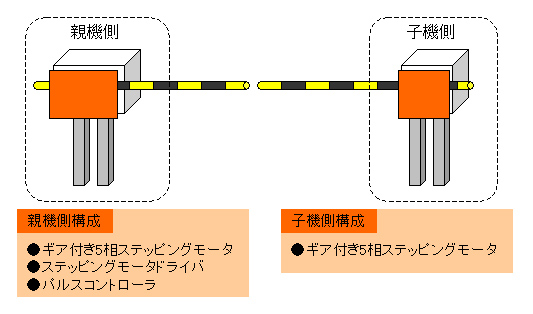

ゲート遮断機「VG-4000」のシステム構成

各動作モード解説
■自動モード■
 内蔵されたパルスコントローラとドライバで親機と子機内のステッピングモータを駆動しゲートを開閉するモードです。

■手動モード■
 ドライバとモータの接続が切り離され、手動ハンドルで操作するモードです。親機内のモータに付けられたハンドルを回す事で子機側のモータを同期させて回転します。手動モードでは電力を必要としない為、停電時等でも開閉操作が可能です。

■ブレーキモード■
 電力を消費せずにブレーキをかけるモードです。ステッピングモータを励磁した際の保持力には劣りますが、突風等の影響では動かない程度の保持力を持ちます。
