このコーナーでは、技術研究所をはじめとするマイコムの技術現場の最新情報を紹介しています。

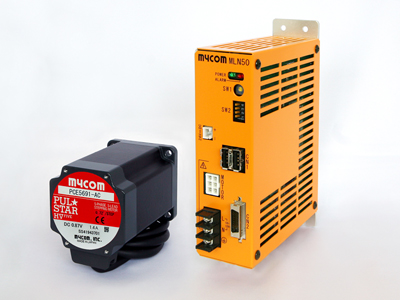

 今月は、MECHATROLINK-Uに対応した新製品の5相ステッピングモータ用ドライバ「MLN50シリーズ」をご紹介します。

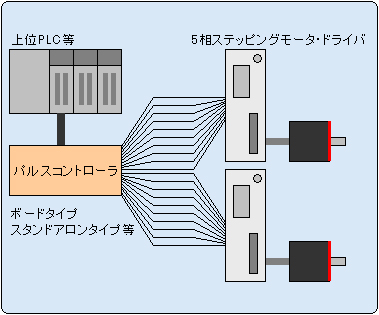

■ 1軸毎の配線数が非常に多い

■ パルスコントローラや、ドライバ、上位PLC等それぞれ個別で設定する必要があり、システムが複雑

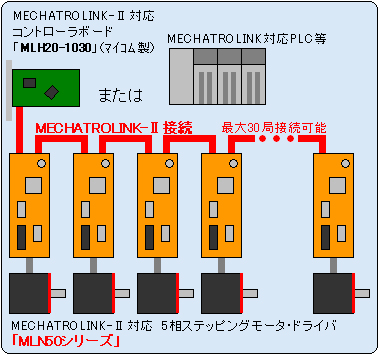

■ 接続はケーブル1本で済みます。

■ 省配線システムでシステム構築が容易。

■ 上位コントローラでデータの一元管理が可能。

■ ステッピングモータドライバだけでなく、サーボモータやインバータ、I/O機器等、様々なMECHATROLINK対応機器を接続可能。(最大30局)

■ 対応機器の増設も簡単。

■ 各社機器の相互接続は認証試験に基づき保証されています。

■MLN50特徴■
 ○MECHATROLINK-Uに対応し、省配線・シンプル構成・省コストを実現
 ○ナノ・ドライブ高分解能位置決め
  ・最大500,000分割/1回転
  ・最小1パルス移動量 : 0.00072°(基本ステップ角に対して1000分割時)
  ・分解能は16種類から選択可能
 ○パルスジェネレータを内蔵し、コマンドによる制御が可能
 ○駆動電流 1.4A/相
 ○電源電圧 AC100-120V、AC200-220V

■MLN50仕様■
項目 MLN50-110 (電源電圧:AC100V系) MLN50-120 (電源電圧:AC200V系)
パルスジェネレータ MPG1032(マイコム製)
通信方式 MECHATROLINK-U準拠
動作機能 早送り位置決め、定速送り、補間送り、原点復帰、外部入力位置決め
速度および加減速 自起動速度:パラメータにより設定
加減速:パラメータにより設定
最高速度:各動作起動時に設定
加減速パターン:直線/S字加減速(8パターン)切替
モニタ 現在位置、動作速度、エンコーダカウント値、ドライバ状態
制御機能 位置決め近傍出力、電子ギア、ソフトリミット、自動バックラッシ補正、クローズド制御
入力信号I/F 減速リミット、原点、正転駆動禁止、逆転駆動禁止
フォトカプラ入力 耐圧24V 10mA
出力信号I/F アラーム、ブレーキ、イベント、センサオン
フォトカプラ出力 耐圧35V 10mA
エンコーダI/F AB相(90°位相差信号)、Z相
パラメータ記憶 シリアルEEPROM 書き換え回数10万回
駆動方式 NanoDriveによるスターバイポーラ定電流方式
電源電圧 単相 100-120V±10% 50/60Hz 単相 200-220V±10% 50/60Hz
モータ駆動電圧 70V/相
出力電流 1.4A/相 max
ステップ角 基本ステップ角(0.72°)を
1,2,2.5,5,8,10,20,25,40,50,100,125,200,250,500,1000分割
対象モータ PCE5641-AC(BC)、PCE5661-AC(BC)、PCE5691-AC(BC)、PCE5961-AC(BC)、PCE5991-AC(BC)、PCE59131-AC(BC)
絶縁抵抗 常温・常湿において、DC500Vメガーで測定した値が100MΩ以上
電源入力・モータ線←→PE端子間
電源入力・モータ線←→信号入力端子間
絶縁耐圧 常温・常湿において、各端子間に下記の電圧を1秒間印加しても異常を認めない
電源入力・モータ線←→PE端子間
電源入力・モータ線←→信号入力端子間
2.0kV(60Hz) 3.0kV(60Hz)
使用周囲温度・湿度 0℃ - +40℃ 、 80%以下 凍結結露なきこと
保存周囲温度・湿度 0℃ - +60℃ 、 80%以下 凍結結露なきこと
使用高度 海抜1000m以下
消費電力 420VA 以下 520VA 以下
雰囲気 腐食性ガス、引火性ガス、塵埃のない室内、水やオイルがかからない事

MECHATROLINK-U対応 ホストコントローラボード 「MLH20-1030]」の製品情報詳細はこちら
