技研便り





このコーナーでは、技術研究所をはじめとしますマイコムの技術現場の最新情報を紹介します。

今回はメカトロニクス研究室で担当しています、マイクロマシン開発の最新情報を紹介します。

メカトロニクス研究室ではステッピングモータを使った様々なメカトロ製品を開発しています。

約15年前、マイコムではステッピングモータを使ったCNCミーリング・ドリリングマシンの「DYNA MYTE 2400」を発売していました。専用の脱着式SKIPコントローラを搭載し、円弧や球面、長方形、極座標等の幾何学模様などはワンタッチ指定が可能であり、精密なフライス加工、ドリル加工、中ぐり加工精密な加工が可能な商品でした。

 DYNA MYTE 2400の加工風景を映像にてご紹介します。
DYNA MYTE 2400紹介ムービー
高画質版 低画質版
DM2400_1.wmv
640×480(750kbps)
Windows Media Player用
DM2400_2.wmv
320×240(290kbps)
Windows Media Player用

DYNA MYTE 2400仕様

ワークテーブル面積 300mm×152mm
X 移動距離(左右) 157mm
Y 移動距離(前後) 125mm
Z 移動距離(上下) 101mm
早送り 全軸について760mm/min
分解能 全軸 0.00254mm
再現性     0.0127mm
位置精度 0.03mm/total
電源電圧 AC100V
寸法 60cm(W)×54cm(D)×54cm(H)
重量 130kg
ソフトウェア BASICプログラミング言語
パッケージ
プログラム
方形ポケット・方形フレーム・円形ポケット・円弧フレーム・ボルト円・ドリル・ミーリング・スケール機能

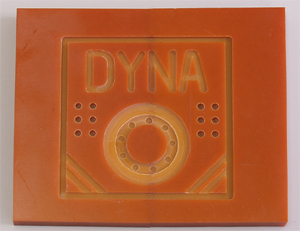

加工結果

 現在新型のミーリング・ドリリングマシンを開発中です。
 DYNA MYTE 2400シリーズと比較し、下記のような特徴をもった商品となります。

  ・NanoDrive型ステッピングモータを搭載し高精度化
  ・加工速度アップ
  ・知識制御を搭載しプログラムレス化 熟練工の技術を再現
  ・多彩な加工
  ・本体の小型化


 是非ご期待下さい。


 注)WMVムービーが再生されない場合は最新版のWindows Media Playerをダウンロードしてください。
   WMVファイルはストリーミング再生用ですが、回線等の状況により再生までに時間がかかる
   場合がありますので、ご了承願います。
   動画がコマ落ちするような場合は、ファイルを右クリックし、「対象をファイルに保存」で
   ローカルハードディスク内に保存した後に再生していただくと正常に表示される場合がございます。
