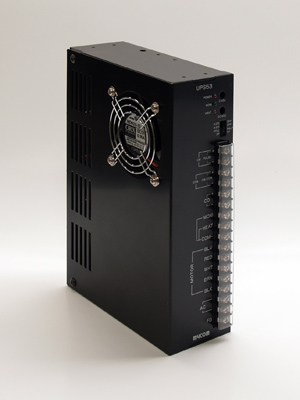

5相ステッピングモータ・ドライバ
UPS53







  代替機種等の情報はこちら

特 徴
■電源電圧115Vにも対応
■励磁機能の選択可能
■カレントダウン機能搭載

仕 様
型式 UPS53-330
電源電圧 単相100V±15% 50/60Hz
単相115V±15% 60Hz
消費電流 7.0A以下
駆動方式 スターバイポーラ・チョッパ定電流方式
励磁方式 フルステップ:0.72°/step  、  ハーフステップ:0.36°/step
(前面パネルスイッチにより選択)
付属機能 オートカレントダウン、出力電流オフ入力、励磁タイミング信号出力、
オーバーヒート信号出力
パルス信号入力 2パルス入力方式/1パルス入力方式 (前面パネルスイッチにより選択)
フォトカプラ方式
信号電圧 H:4〜5V  L:0〜0.5V、入力抵抗390Ω
絶縁耐圧 常温常湿において、ケース・電源入力端子間、ケース・信号入出力端子間、
電源入力端子・信号入出力端子間に1kV(50Hz)を1分間印可しても異常を認めない
絶縁抵抗 常温常湿において、ケース・電源入力端子間、ケース・信号入出力端子間、
電源入力端子間・信号入出力端子間をDC500Vメガーで測定した値が100MΩ以上
使用周囲温度・湿度 0℃〜+40℃  30%〜80%  (凍結・結露なきこと)
保存周囲温度・湿度 0℃〜+60℃  20%〜90%  (凍結・結露なきこと)
質量 1.2kg

ドライバ・モータ組み合わせ表
モータ種類 セット型式 モータ型式 ドライバ型式 相電流
PF高速シリーズ UPS53-569HAC(BC)
UPS53-596HAC(BC)
UPS53-599HAC(BC)
UPS53-5913HAC(BC)
PF569H-AC(BC)
PF596H-AC(BC)
PF599H-AC(BC)
PF5913H-AC(BC)
UPS53-330 2.8A/相
PF高速
電磁ブレーキ付き
シリーズ
UPS53-569HACM
UPS53-596HACM
UPS53-599HACM
UPS53-5913HACM
PF569H-ACM
PF596H-ACM
PF599H-ACM
PF5913H-ACM
UPS53-330 2.8A/相
ご注意:PF5○○H-ACは片軸シャフトです。PF5○○H-BCは両軸シャフトです。

各種モータの仕様・外形図は5相ステッピングモータのページをご参照下さい。

→接続図

※ご注文の際は、モータ・ドライバセットでお願いします。
※製品改良のため、お断りなく仕様変更することがあります。ご了承ください
