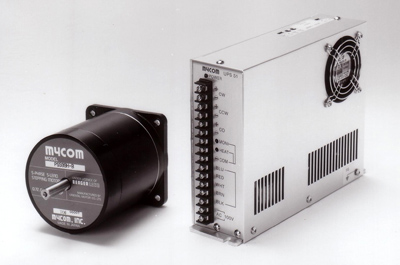

5相ステッピングモータ・ドライバ









  代替機種等の情報はこちら

特 徴
■電源電圧115Vにも対応
■励磁機能の選択可能
■カレントダウン機能搭載

仕 様
型式 UPS51-310
電源電圧 単相100V±15% 50/60Hz
消費電流 5.5A以下
駆動方式 スターバイポーラ・チョッパ定電流方式
励磁方式 フルステップ:0.72°/step  、  ハーフステップ:0.36°/step
(内蔵スイッチにより選択)
付属機能 オートカレントダウン、出力電流オフ入力、励磁タイミング信号出力、
オーバーヒート信号出力
パルス信号入力 2パルス入力方式/1パルス入力方式 (内蔵スイッチにより選択)
フォトカプラ方式
信号電圧 H:4〜5V  L:0〜0.5V、入力抵抗390Ω
絶縁耐圧 常温常湿において、ケース・電源入力端子間、ケース・信号入出力端子間、
電源入力端子・信号入出力端子間に1kV(50Hz)を1分間印可しても異常を認めない
絶縁抵抗 常温常湿において、ケース・電源入力端子間、ケース・信号入出力端子間、
電源入力端子間・信号入出力端子間をDC500Vメガーで測定した値が100MΩ以上
使用周囲温度・湿度 0℃〜+40℃  30%〜80%  (凍結・結露なきこと)
保存周囲温度・湿度 0℃〜+60℃  20%〜90%  (凍結・結露なきこと)
質量 1.6kg

ドライバ・モータ組み合わせ表
モータ種類 セット型式 モータ型式 ドライバ型式 相電流
PFシリーズ UPS51-569HA(B)
UPS51-596HA(B)
UPS51-599HA(B)
UPS51-5913HA(B)
PF569H-A(B)
PF596H-A(B)
PF599H-A(B)
PF5913H-A(B)
UPS51-310 2.8A/相
ご注意:PS5○○H-Aは片軸シャフトです。PF5○○H-Bは両軸シャフトです。

各種モータの仕様・外形図は5相ステッピングモータのページをご参照下さい。

→接続図

※ご注文の際は、モータ・ドライバセットでお願いします。
※製品改良のため、お断りなく仕様変更することがあります。ご了承ください。
