5相ステッピングモータ用ドライバ
GTSD-5シリーズ





接続例

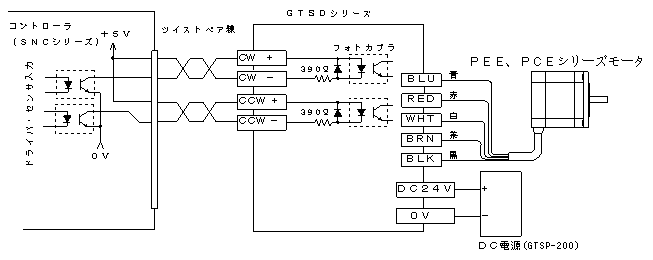

GTSD-5接続図

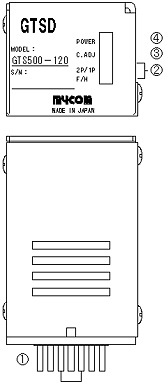

各部の名称および機能



推奨DINレール端子台
 ①ソケット端子部
ピン番号 信号名 説明
1 CCW- 信号線「CCW-」を接続します
2 CW- 信号線「CW-」を接続します
3 +COM 信号線「+COM」を接続します
4 BLU モータ線「青」を接続します
5 RED モータ線「赤」を接続します
6 WHT モータ線「白」を接続します
7 BRN モータ線「茶」を接続します
8 BLK モータ線「黒」を接続します
9 24V DC24Vを接続します
10 0V DC0Vを接続します
11 FG- FGに接続します
②設定スイッチ
パルス入力切替方式（2P/1P）
　駆動パルス方式を、2パルス方式または1パルス方式に切り替えます。		 2PULSE/1PULSE
分解能切替（F/H）
　ドライバの励磁方式を設定します。
　　・FULL（フルステップ）：4相励磁
　　・HALF（ハーフステップ）：4-5相励磁
 FULL/HALF
③モータ駆動電流調整ボリューム（C.ADJ）
　モータ駆動電流値を調整します。
④電源表示LED（POWERランプ）
　通電時に点灯します。
