TAK-001は「アクチュエータ」「ステッピングモータ」「ドライバ」「コントローラ」をパッケージ化し、パルス列によるアクチュエータの制御の基礎を学ぶのに最適な実習教材キットです。
|
|
|
■ スライドアクチュエータの制御に必要な機器をパッケージ化
■ 制御パネルで簡単操作(動作開始/原点復帰/スキャン動作等)
■ パラメータの書き換えにはアプリケーションソフト(Windows版)を使用
■ 演習問題や技術用語集を収めたテキストも付属
■ 簡単配線
|
|

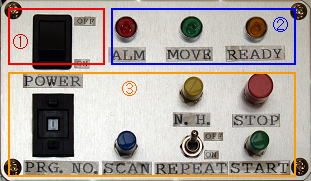

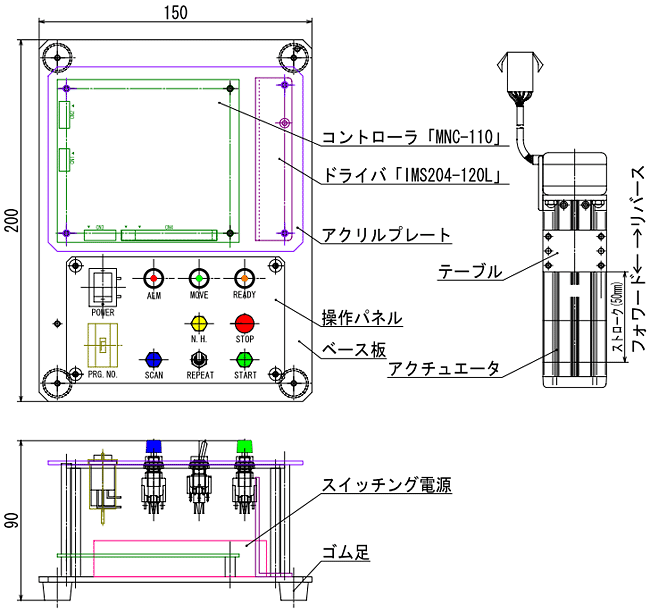

<本体>

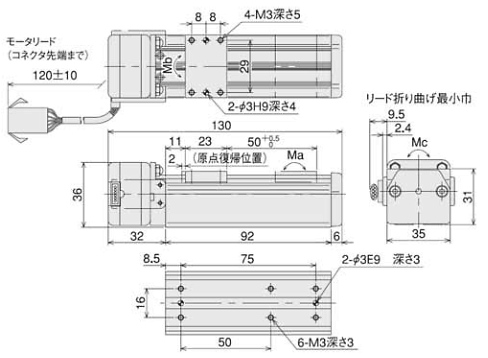

<アクチュエータ>
|
|
|
(1)電源スイッチ
(2)LED表示灯
■ALM ■MOVE ■READY
(3)操作スイッチ
■N.H. ■STOP ■SCAN
■REPEAT ■START ■PRG.NO.
|
|
(1)電源スイッチ |
POWER |
入力電源のON/OFFを行います。 |
|
(2)LED表示灯 |
ALM |
エラーが発生した際に点灯します。 |
MOVE |
移動命令実行中に点灯します。 |
READY |
起動信号受付可能時に点灯します。 |
|
(3)操作スイッチ |
N.H. |
原点復帰動作を行います。 |
STOP |
移動命令実行中に押すとパルス出力が停止し、アクチュエータが即時停止します。 |
SCAN |
このスイッチを押している間、「PRG.NO.」の番号に応じたスキャン動作を行います。 |
REPEAT |
「PRG.NO.」の番号に応じた移動データが繰り返し実行されます。 |
START |
「PRG.NO.」の番号に応じた移動データが一度だけ実行されます。 |
PRG.NO |
「0〜F」の16種類の中から移動命令の選択をします。 |
|
|
|
TAK-001本体へのプログラムの書き込みや書き換え、パラメータ設定等は専用のアプリケーションソフト「MNCGUI」で行います。
|

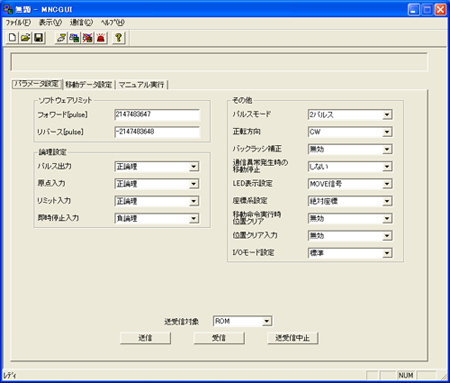

「パラメータ設定画面」 |
|
|

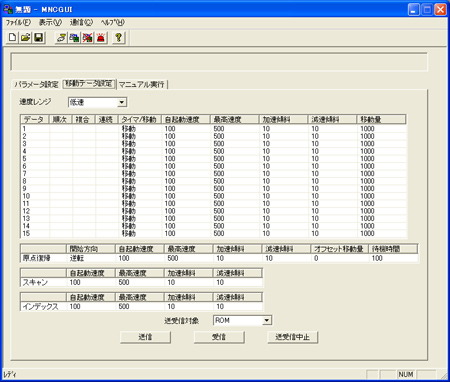

「移動データ設定画面」 |
|
|
