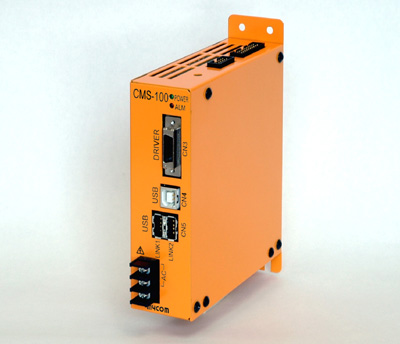

特 徴 ■USB通信によるネットワーク型位置決め制御システム「Cosmos-NET*1」対応 ■マン・マシンインターフェイス(駆動ソフトウェア)「MYCISU」でトータル制御 ■USBのHUB機能を搭載し最大16軸まで拡張可能 (Cosmos-NETの制御端末数は最大127軸) ■ステッピングモータ用ナノドライブ制御ドライバの分解能設定指令出力を搭載 ■外観やサイズは5相ステッピングモータ・ドライバ「INS・IMSシリーズ」と同サイズ 「INS・IMSシリーズ」にあわせコネクタや端子台を合理的に配置 ■省配線システムでのシステム構築が可能 *1:COSMOS-NETとは、パソコンをホストコントローラとして、USB対応コントローラ「COSMOS-Gate」とマン・マシンインターフェース(駆動ソフトウェア)「MYCIS-U」からなる多軸コントローラ・ネットワーク・システムです。 パソコンにMYCIS-Uを搭載、下位にはマトリックス的(図2参照、カスケード接続とツリー接続が自由に行える)な配列でコントローラ・ネットワークを形成することにより最大127軸までの制御が可能となるものです。
|
|||||||

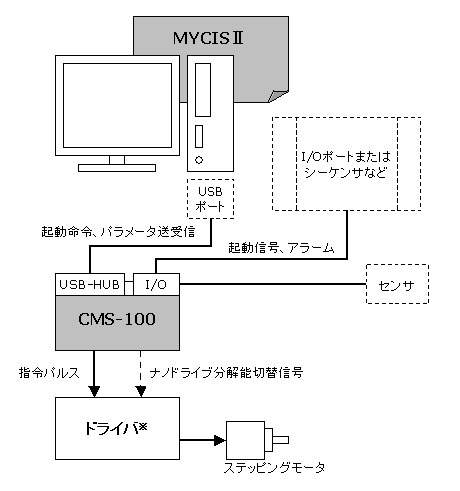

システム構成図(図1)
*ナノドライブ分解能切替を必要とする場合は、INSシリーズドライバが必要です。

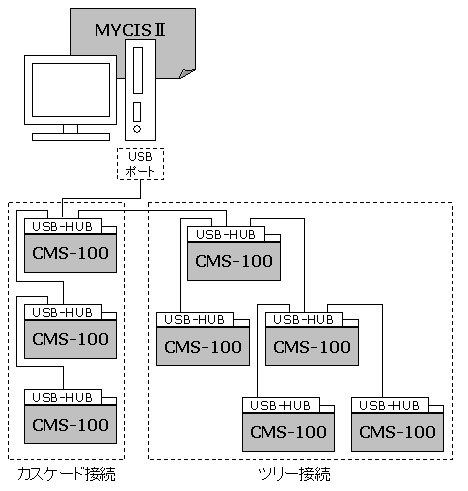

複数軸での構成例(図2)
項目 | 内容 | ||
制御方式 | マイクロプロセッサ制御方式 | ||
通信方式 | USB2.0準拠 | ||
制御軸数 | 1軸 | ||
対象モータ | ステッピングモータシステム | ||
プログラム容量 | 移動データ : 15種類(Serial EEP-ROM 書き込み回数10万回) | ||
加減速方式 | 台形駆動 | ||
指令方式 | 外部起動信号、通信コマンド | ||
外部起動 | 原点復帰・位置決め移動(相対/絶対)・スキャン送り、JOG送り、減速、減速停止、非常停止 | ||
通信コマンド | 原点復帰・位置決め移動(相対/絶対)・スキャン送り、JOG送り、減速、減速停止、非常停止、パラメータ書き込み、パラメータ読み出し、ステータス読み出し、アラーム解除 | ||
自起動 及び 最高周波数 |
100/N 〜 6553500/N 〔Hz〕 (N=1〜256) N=1(100Hz 〜 6.5535MHz)〜N=256(約0.39Hz 〜 25.599KHz) (速度レンジ設定により設定範囲は変わります。 ただし N=256 にするには速度レンジ設定に0を設定して下さい。) |
||
加減速度 | 10/N 〜 655350/N 〔Hz/msec〕 (N=1〜256) N=1(10Hz/msec 〜 655.35kHz/msec) 〜 N=256(約0.039Hz/msec 〜 約2.5599kHz/msec) (速度レンジ設定により設定範囲は変わります。 ただし N=256 にするには速度レンジ設定に0を設定して下さい。) |
||
移動範囲設定 | 移動範囲設定可能 (-2147483648パルス 〜 2147483647パルス) | ||
1移動命令設定範囲 | -2147483648 〜 2147483647パルス | ||
ドライバI/F | クロック用出力(オープンコレクタ・ラインドライバ各1系統)、 分解能切替(DIV0 〜 DIV3)、CO、HEAT |
||
機械センサI/F | フォワードオーバーラン、リバースオーバーラン、原点 | ||
専用入出力 | 入力 | 12点 | フォトカプラアイソレート 5mA内部電源(24V)使用 外部起動信号(原点復帰、位置決め移動、スキャン、ジョグ) 減速及び停止信号(減速、減速停止、非常停止) ポジション指定信号(DSEL0 〜 DSEL3) 方向信号(DIR) |
出力 | 2点 | フォトカプラアイソレート オープンコレクタ出力 10mA耐圧35V以下 エラー出力(ALM)、レディ出力(RDY) |
|
パラメータ機能 | システム設定(原点復帰用移動データ、ソフトリミット、分解能、速度レンジ設定、機能切替) 移動データ設定(位置データ、自起動速度、最高速度、加速傾斜、減速傾斜) |
||
入力電源 | AC100 〜 220V | ||
周囲環境 | 動作時 | 温度: 0 〜 +40℃ 、 湿度:30 〜 80% 凍結・結露なきこと | |
保存時 | 温度: 0 〜 +60℃ 、 湿度:20 〜 90% 凍結・結露なきこと | ||
外形寸法 | 35(W)×165(H)×126(D)mm (突起物含まず) | ||
質量 | 525g |
