CEマーキング対応
特 徴
■基本ステップ角を最大8分割可能
■超コンパクトサイズ
■CEマーキング対応（EN60950）
| 型式 | IMS200-220(S/A)L | ||||
| 電源電圧 | DC24V±10% | ||||
| 駆動方式 | バイポーラ方式 | ||||
| 駆動電流 | 2.0A (トータル電流) | ||||
| 対応モータ | バイポーラ：1.0Ａ/相 以下 ユニポーラ：2.0A/相 以下 |
||||
| 消費電力 | 40W以下 | ||||
| 分解能 | 基本ステップ（1.8°）を 1、2、4、8 分割 | ||||
| 機能 | ・分解能切替 ・クロック入力方式切替 ・出力電流切替 | ||||
| 信 号 入 力 |
入力形式 | フォトカプラ入力 入力抵抗 390Ω 入力信号電圧 L：0〜0.5V H：4〜5V | |||
| ・CW （PULSE） | CW方向動作パルス指令入力 （1パルス入力方式時には動作指令パルス入力） | ||||
| ・CCW（CW/CCW） | CCW方向動作パルス指令入力 （1パルス入力方式時には回転方向入力） | ||||
| 絶縁抵抗 | 常温・常湿において、電源入力・モータ線一括端子−FG端子、電源入力・モータ線一括端子−信号入力端子間をDC500Vメガーで測定した値が100MΩ以上 | ||||
| 使用周囲温度・湿度 | 0〜+40℃ 、 80%以下 凍結・結露なきこと | ||||
| 保存周囲温度・湿度 | -10〜+60℃ 、 80%以下 凍結・結露なきこと | ||||
| 外形寸法 | 90×55×20mm 外形寸法図 | ||||
| 質量 | 75g | ||||
| モータ種類 | セット型式 | モータ型式 | ドライバ型式 | 相電流 | 電源電圧 |
| PFシリーズ | IMS200-220(S/A)L-243A(B) | PF243-A(B) | IMS200-220(S/A)L | 0.9A/相 | DC24V |
| IMS200-220(S/A)L-244A(B) IMS200-220(S/A)L-245A(B) |
PF244-A(B) PF245-A(B) |
IMS200-220(S/A)L | 1.2A/相 | ||
| IMS200-220(S/A)L-264A(B) IMS200-220(S/A)L-265A(B) |
PF264-A(B) PF265-A(B) |
IMS200-220(S/A)L | 2.0A/相 |

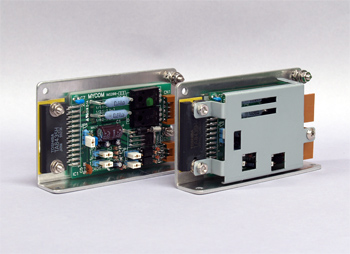

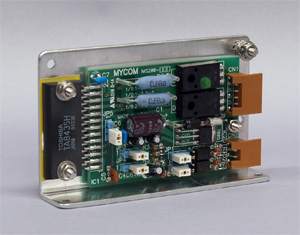

| カバー無しタイプ（標準） IMS200-220（S/A）L |

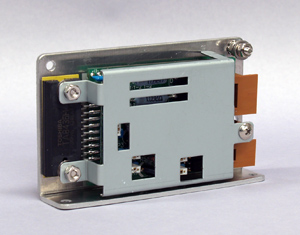

カバー付きタイプ IMS200-220（S/A） |
 |
 |
